CAD怎么畫一個井口平面圖
CAD怎么畫一個井口平面圖?CAD中想要繪制一個井口的平面圖,該怎么繪制呢?下面我們就來看看CAD畫井口圖形的教程,大家一起來學習吧。

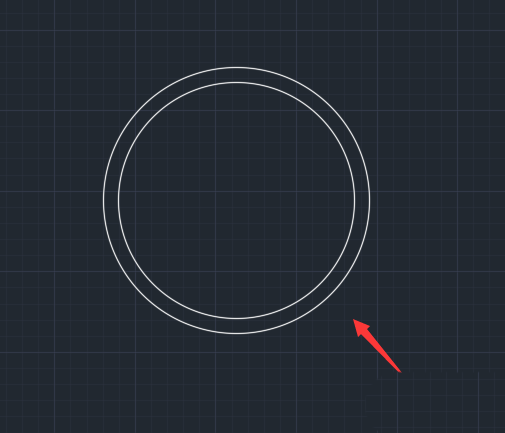

1、打開中望CAD軟件,然后在繪圖里找到圓形選項,選擇圓形在繪圖區里繪制出一個環形,如圖所示:

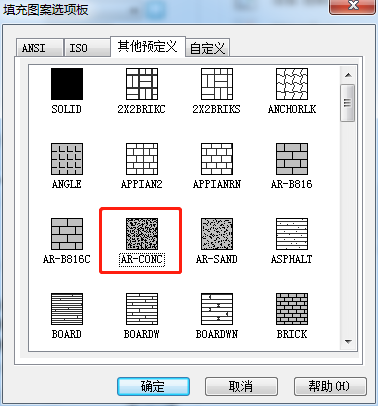

2、繪制好環形之后,在繪圖里找到填充選項,點擊填充選項,選擇需要的填充圖案,如圖所示:

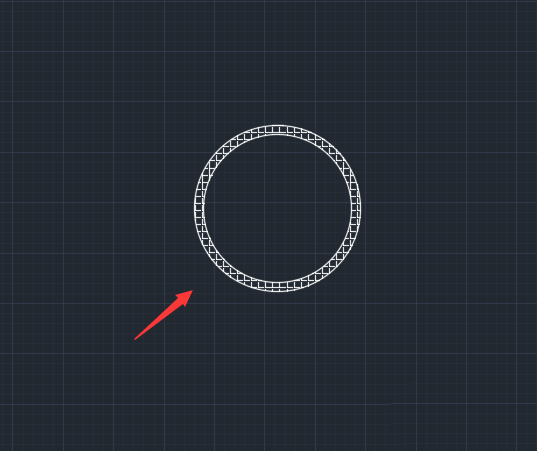

3、然后找到拾取點選項,點擊拾取點,然后點擊環形之間的部分就填充上該圖案了,如圖所示:
4、在菜單那里找到注釋選項,在注釋里找到線性選項,點擊線性標注,在其下拉列表里找到直徑選項。

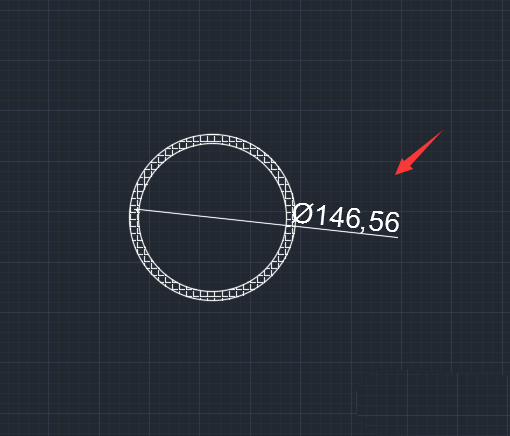

5、點擊直徑選項,我們選擇環形中的圓形,移動鼠標左鍵并點擊,我們就標注好圓井的直徑了,這樣圓井就畫好了,如圖所示:
以上就是CAD畫一個井口平面圖的教程,希望大家喜歡。
