怎么用CAD畫六連環
之前教過大家用CAD畫奧運五環,今天,我們給大家?guī)硪粋€畫六連環的教程,希望能幫到一些朋友。

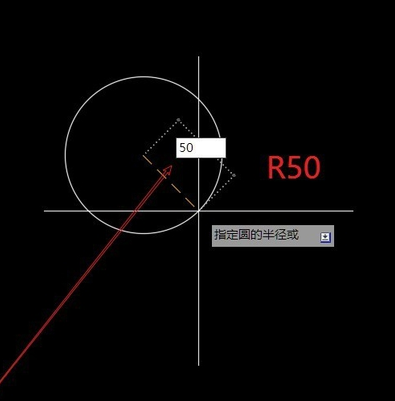

1.打開中望CAD2019,用【圓:C】命令,畫一個R50的圓,如圖

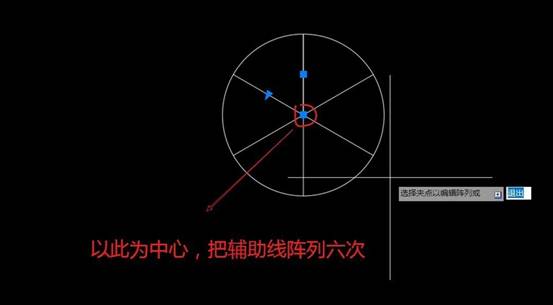

2.用【直線:L】命令,畫一條垂直的半徑輔助線,再用圓陣列把輔助線陣列6次,如圖

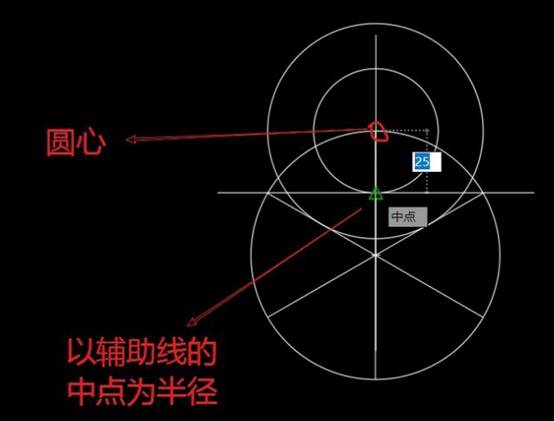

3.在其中一個R50與輔助線線的交點,畫一個與輔助線相切的圓,在同一個圓心,再畫一個以輔助線中心為半徑的圓,如圖

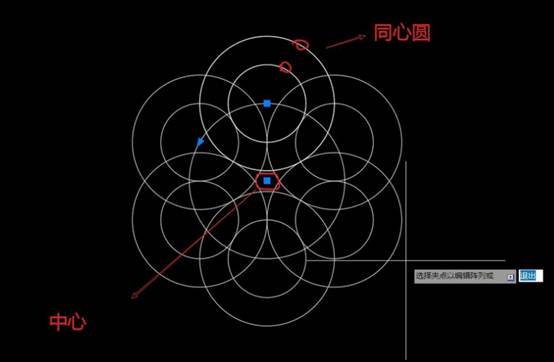

4.輔助線刪除,用【圓陣列】命令,把新畫的兩個同心圓,以R50的圓心為中心陣列6次,如圖
5.用【剪切:TR】命令,把圓修剪成以下圖形,把R50刪除,再修剪成以下圖形的樣子。

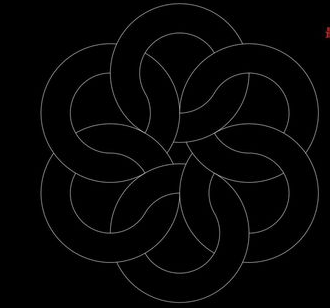

6.把中心圓畫好,標注好尺寸,六連環就畫好了!
以上便是用CAD畫六連環的教程,大家都學會了嗎?
