CAD輔助設計中怎么在CAD中畫杠桿平面圖
杠桿平面圖在CAD繪圖中是經常使用到的圖形之一,雖然看起來很復雜,但其實也很簡單的,接下來就看看小編列舉的步驟吧.
1、首先,新建一個dwg文件,然后輸入直線命令L繪制一條長100的水平直線,此時可以開啟正交模式以方便繪制,然后尋找此線中點然后垂直畫一條51的豎線,如圖所示。

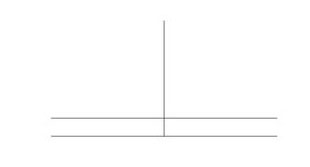

2、接著,輸入偏移命令O,選擇100的水平直線,然后向上偏移8個單位,最后的結果如圖所示。

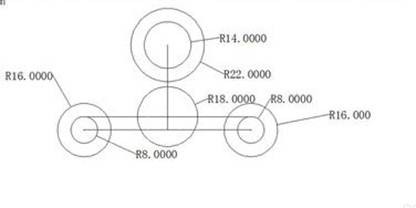

3、然后,輸入C快捷鍵分別在兩條直線的端點和交點處畫圓,2個半徑8的圓,2個半徑16的圓,一個半徑14的圓,一個18半徑的圓,一個22半徑的圓,結果如圖所示,小編是為了方便教大家才標注半徑的,大家不用標哦!

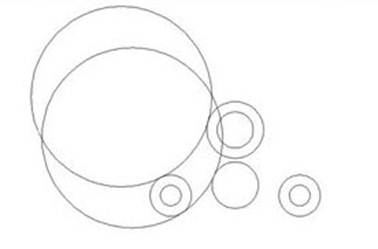

4、選中剛才的三條直線,然后刪除,這三條其實類似輔助線最后是沒有用的,然后點擊菜單欄中的“繪圖”→“圓”→“相切,相切,半徑”,如圖所示繪制一個半徑為70的相切圓。
5、繼續點擊菜單欄中的“繪圖”→“圓”→“相切,相切,半徑”,如圖所示繪制一個半徑為70的相切圓。
6、點擊修剪工具,或者直接輸入TR快捷鍵,進行修剪兩個相切圓,最后的修剪結果如圖所示。
7、輸入MI或者點擊右邊的鏡像工具,選擇剛才修剪的兩條弧線,然后對稱鏡像這兩條弧線,最后結果如圖1所示。
8、點擊修剪工具,或者直接輸入TR快捷鍵,進行修剪,最后的修剪結果如圖所示。
9、打開捕捉象限點,然后輸入XL繪制四條構造線,三條垂直一條水平的,垂直的中間那條以象限點為基點,然后兩條直角相距3.5,上面水平那條的話離象限點3個單位,如圖所示。

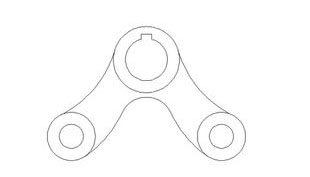

10、最后,輸入TR修剪快捷鍵,結果如圖所示,然后保存就完成了。
