如何使用CAD差集命令畫立體圖，面域和實體的差集

CAD畫圖如何使用差集命令呢？ CAD如何使用差集命令畫立體圖，面域和實體的差集?今天小編教大家如何使用差集這一工具，有需要的可以參考一下。

1、幾何體的差集運算。我們要畫的零件是一個長方體，挖去一個圓柱體而成的。因此，可以使用差集命令來運算。首先,要設置工作空間為三維建模模式，單擊菜單欄的視圖命令，選擇東北等軸測，按功能鍵F7隱藏柵格。

2、接下來,單擊常用工具欄上的長方體工具，在畫圖區畫出一個長方體，這里沒給出尺寸和位置參數，所以就不需要精密設置了。畫一個大致圖形即可，重點是掌握差集運算方法。

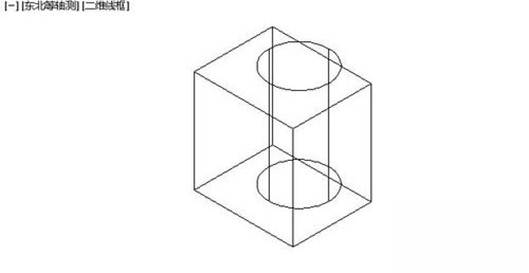

3、單擊柱體工具下拉三角，找到圓柱體工具。在長方體內部畫一個圓柱體，注意：圓柱體有一部分在長方體外部。

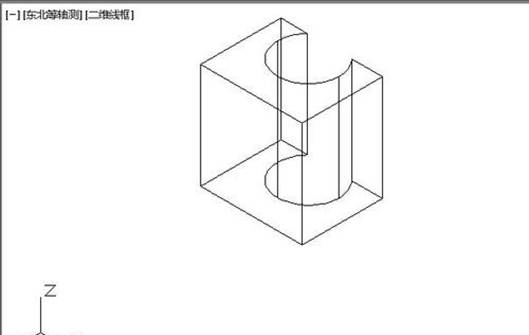

4、如何做差集運算？在底部的命令編輯窗口輸入差集運算命令SUBTRACT，回車確認。然后單擊要被減去的實體，即長方體，回車。再單擊需要減去的實體，即圓柱，回車確認。這樣就得到差集實體了。

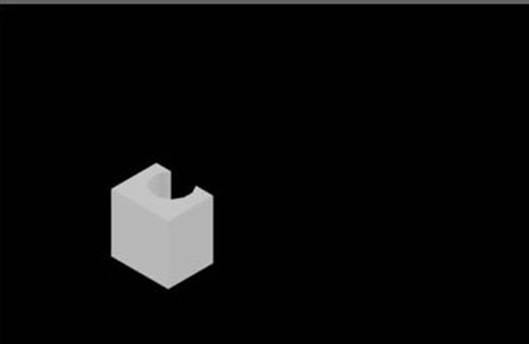

5、要看到實際效果就要對圖形進行渲染。單擊渲染工具，等待片刻，一個精致的3D圖形就出現在你眼前，怎么樣，很漂亮吧？立體圖形差集運算是這樣進行的，那么平面圖形呢？

6、面域的差集運算。既然是討論平面問題，就要把工作空間重新設置一下。設置空間為草圖與注釋模式。單擊菜單欄上的視圖---三維視圖，選擇平面視圖。我要從平面差集運算開始，畫出同樣的一個零件來。單擊矩形工具，畫出一個矩形。

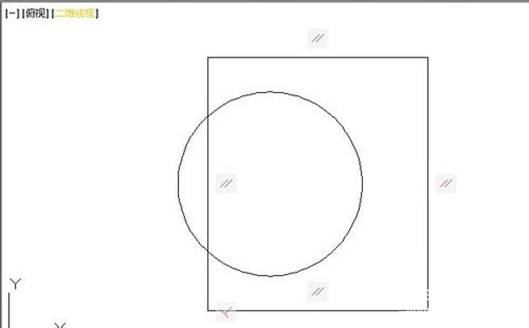

7、單擊圓工具再畫一個圓，注意圓有一部分在矩形外部。因為沒給具體尺寸，就不要輸入精確的數據指令了。平面圖形的差集計算，必須先把圖形先建成面域。只有面域才能進行這樣的運算。

8、如何創建面域？單擊常用工具欄上的繪圖工具，里面有個面域工具。單擊面域工具，選中需要變成面域的圖形，回車確認即可。分別把矩形和圓都設置為面域。

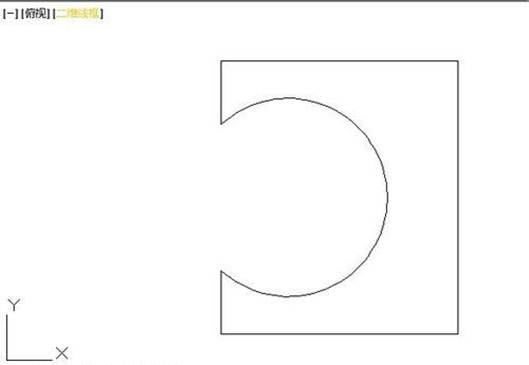

9、如何做面域差集運算？單擊差集按鈕或在底部的命令框輸入SUBTRACT，回車，選中矩形，回車，再選中圓，回車，就得到差集。這個操作方法和幾何體的差集運算一樣。

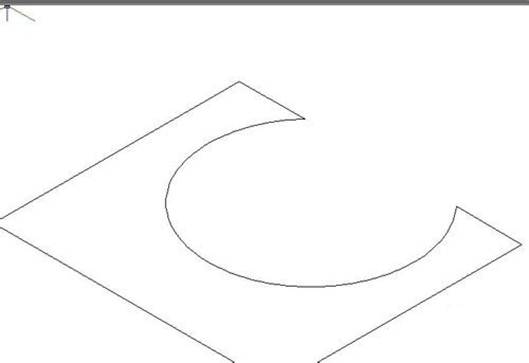

10、如何把面域拉伸為體？為了生成幾何體，要把工作空間轉換成三維建模模式，視圖改為東北等軸測。

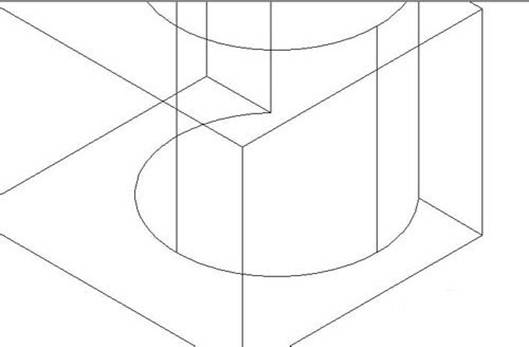

11、選中圖形，單擊拉伸。幾何體就成型了。但是如同你看到的那樣，圖形太大了。圖形如何縮放呢？

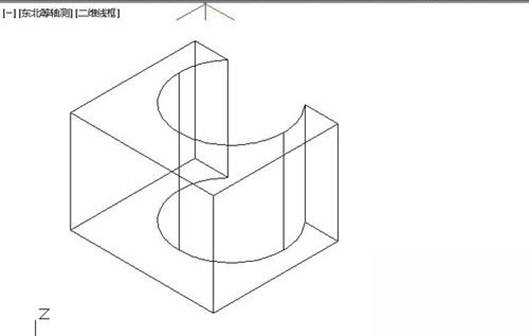

12、選中幾何體，右擊有個縮放選項，然后，把它拉小就行了。

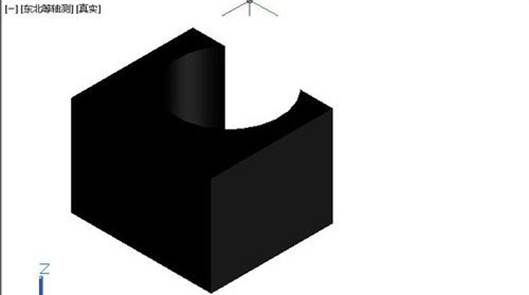

13、如何看實際效果呢？單擊菜單欄上的視圖---視圖樣式---真實，可以預覽立體圖效果，由于默認的顏色是黑的，所以不太好看。如何把它的顏色改成明亮一點的淺灰色呢？

14、單擊圖形，彈出小窗口，有個顏色按鈕，單擊它設置為淺灰色就行了。如果要著色，就像渲染圖形，和開始第一個畫法一樣。最后保存圖形，和其他文件保存方法一樣，不再出了。
