CAD中如何旋轉參照rotate命令
旋轉的參照功能主要用處,就是使兩條線變平行,即轉為相同角度實際在普通直接旋轉時,也是有參照的,參照線就是X軸,即0度。那么該如何操作呢?有需要的可以瀏覽一下小編列舉的方法,如下:
1、方法一:

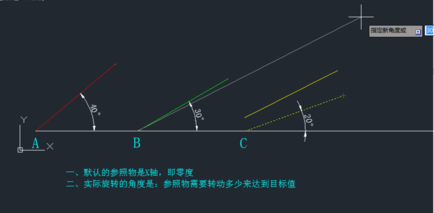

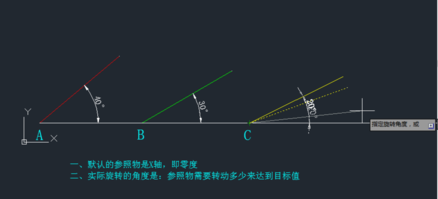

選目標線(黃線),點擊旋轉,選擇基點(黃線C點),點參照(或輸入R),選黃線兩端(以自己為參照),點“點”選項(或輸入P),選綠線兩端(即轉為綠線的角度)
2、方法二:

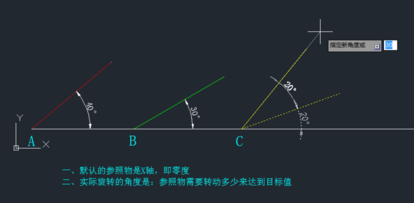

選目標線(黃線),點擊旋轉,選擇基點(綠線B點),點參照(或輸入R),選黃線兩端(以自己為參照),點綠線另一端,完成
3、公式如下:
實際旋轉的角度=輸入值-參照線角度+目標線角度
不用參照的情況下,參照線就是X軸,即零度
不用參照的情況下,直接輸入數值,結果=原角度+輸入值
以自己為參照的情況下,結果就直接等于輸入值
