CAD中延伸命名的運用
CAD中延伸命令如何使用?有需要的朋友可以參考小編的方法
1、首先,打開中望CAD,并且打開需要延伸的文件,如下所示，中間的四條橫線是需要延伸的對象

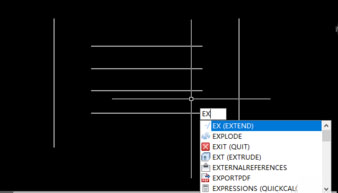

2、然后,在命令行中輸入“EX”延伸命令，按空格鍵確認
3、選擇右邊的豎線作為延伸的邊界線，然后按一下空格鍵

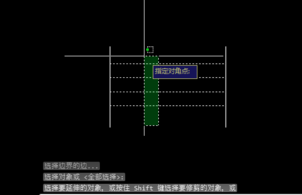

4、接著,選擇要延伸的直線，可以一條一條選擇，也可以框選多條
5、另一種方發，在輸入延伸快捷命令后，按兩下空格鍵，這樣直接選擇要延伸的對象就行，延伸的邊界系統自動識別

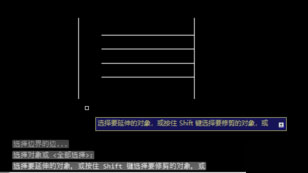

6、最后,直接框選四條直線，完成延伸,效果如下
