CAD輔助設計中在CAD中畫連接片
CAD輔助設計中在CAD中畫連接片
連接片是用戶在CAD做設計的時候中經常會用到的一個部件,小編在這里介紹一下它的畫法,詳細的步驟如下:
方法/步驟
1.點擊繪圖工具欄中的構造線按鈕,也可以輸入快捷鍵XL直接啟動構造線的命令,分別畫一條水平輔助線和三條垂直輔助線(垂直輔助線的間距為15,自己調整)結果顯示如下。

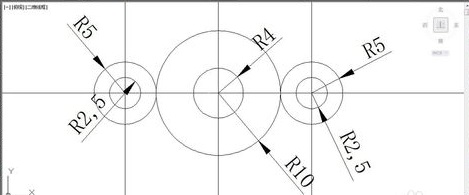

2.輸入快捷鍵C繪制2個為半徑2.5圓,一個半徑為4的圓,一個半徑5的圓和一個半徑10的圓,圓心是四條輔助線的交點,詳細的圖如下:

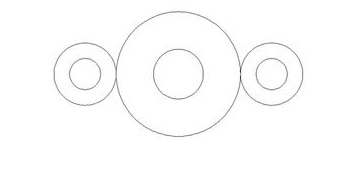

3.選中第一步創建的四條構造線,直接按刪除鍵,刪除四條構造線,如下圖。
4.選擇捕捉設置中的設置,彈出對話框(草圖設置),選擇對象捕捉,選中切點,結果如下。

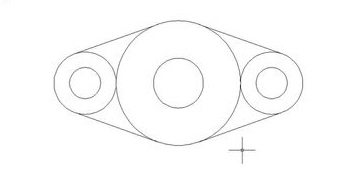

5.輸入快捷鍵L也可以點擊工具欄中的直線工具,通過捕捉圓的切點,將所畫的幾個圓連接起來,結果如下

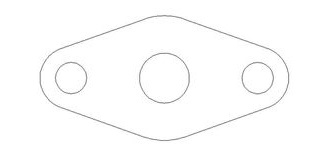

6.輸入快捷鍵TR,點擊修改工具欄中的修改工具,對上面的圖形進行一個修剪,修剪最后的結果如下圖所示
