在cad中如何繪制花朵
在cad中如何繪制花朵?下面演示花朵的繪制方法和步驟，有需要的讀者可以參考下
1、首先,正常啟動中望CAD軟件

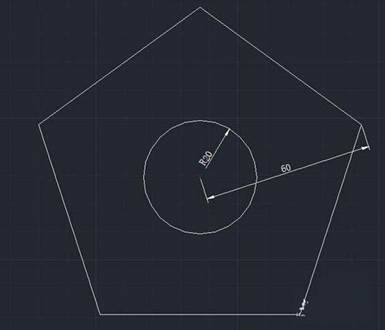

2、接著,執行“圓”命令,繪制一個半徑為20mm的圓，再執行“多邊形”命令，繪制一個內切于圓的正五邊形，具圓半徑為60mm

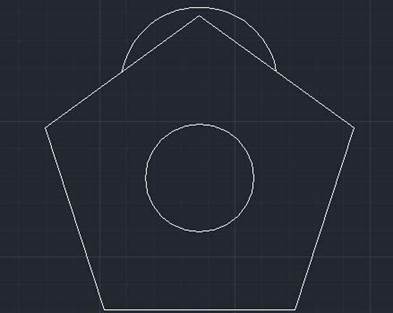

3、選擇“繪圖|圓弧|起點、端點、半徑”菜單命令，過五邊形上側二條邊的中點，繪制半徑為29mm的圓弧

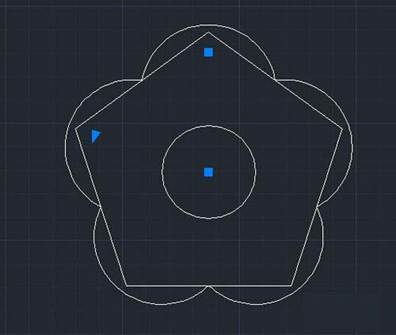

4、執行“陣列”命令（AR），選擇上一步所繪制的圓弧對象，再選擇“極軸”選項，設置捕捉內圓心點作為陣列的中心點，再設置陣列數為“5”，從而完成對圓弧進行陣列

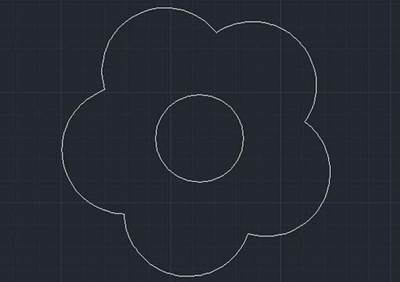

5、執行“刪除”命令（E），將五邊形刪除；再執行“施轉”命令，圍繞圓心將圓弧旋轉45度

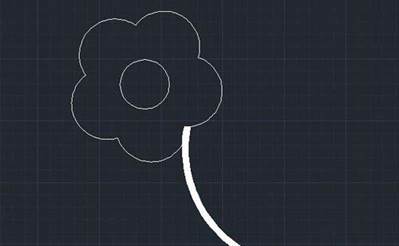

6、執行“多段線”命令，設置起始寬度為5mm,端點寬度為5mm,繪制一條如圖所示的圓弧

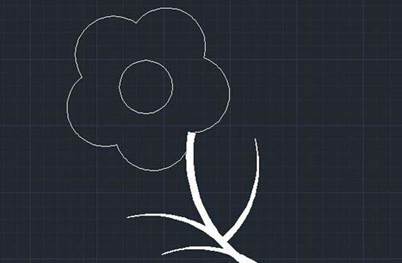

7、再執行“多段線”命令,設置起始寬度為0，端點寬度為5mm,繪制一條圓弧，并通過執行“復制”命令,再?gòu)?fù)制出二條多段線，最后依次分別選擇多段線，拖動多段線夾點位置，繪制圖示圖形
8、最后,按組合鍵【ctrl+1】,再打開特性面板，在特性面板下拉列表中，將花朵的顏色改為綠色
