在繪制CAD圖紙的時候,我們通常會直接在CAD軟件中制作表格,那么怎么把CAD中的表格數據快速導入到excel中呢?
下面小編就來介紹一下具體的操作方法:

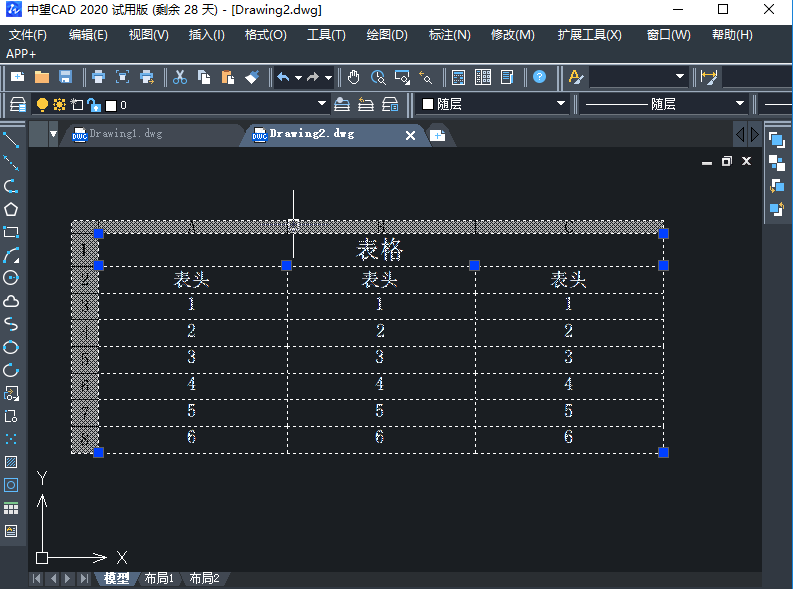

1、 首先,大家打開中望CAD軟件,同時打開需要導出的表格
2、 鼠標左鍵單擊表格左上角選中整個表格

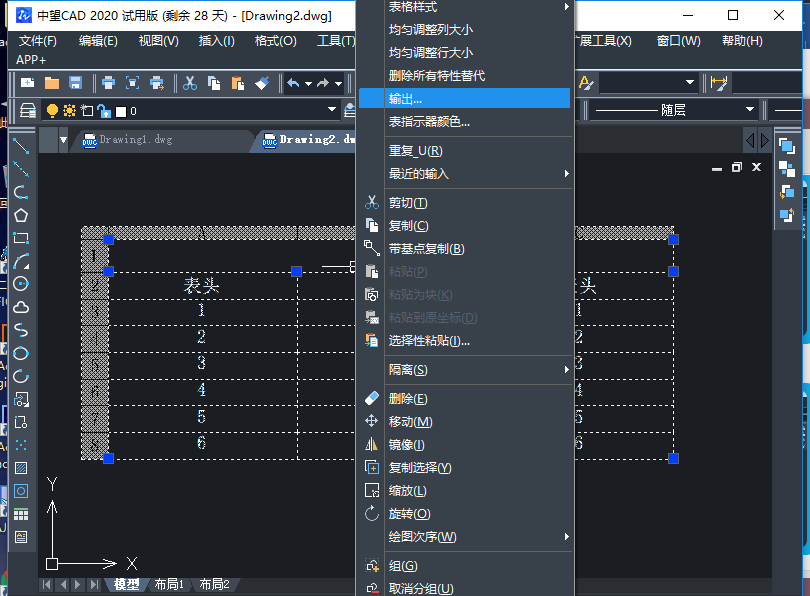

3、 單擊鼠標右鍵,在彈出的對話框中找到“輸出”按鈕并單擊

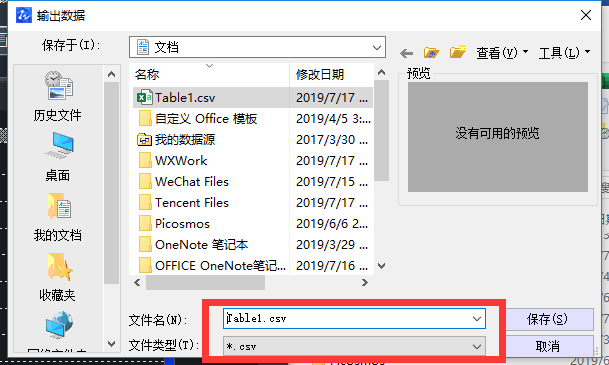

4、 在“輸出數據”對話框中選擇保存路徑,輸入文件名,文件類型為“csv“格式(csv文件可以直接在excel中打開)

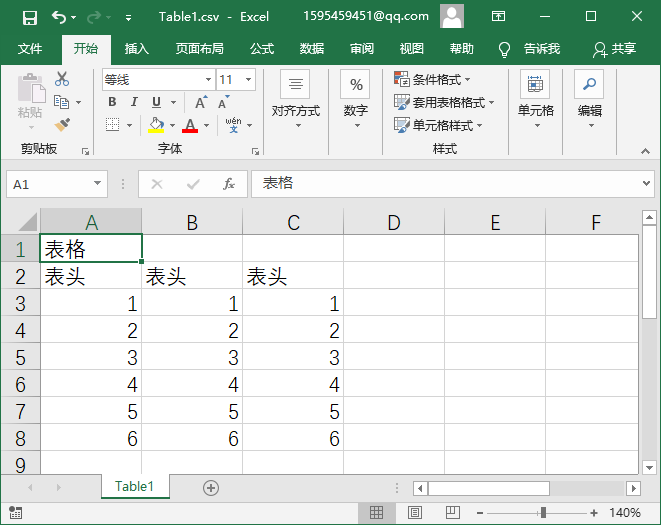

5、 在文件夾中找到剛剛保存的文件,打開,顯示如圖:
6、 從CAD中導出的數據格式需要再利用excel工具進行調整美化。
