在模型空間中,可將繪圖區域分割成一個或多個相鄰的矩形視圖,稱為模型空間視口。視口是顯示用戶模型的不同視圖的區域。就好比把一張照片的分成不同區域,但是照片的內容是一樣的,只不過是有的視口顯示照片的上半部分,另一個視口顯示下半部分等,在大型或復雜的圖形中,顯示不同的視圖可以縮短在單一視圖中縮放或平移的時間。而且,在一個視圖中出現的錯誤可能會在其他視圖中表現出來。模型空間視口充滿整個繪圖區域并且相互之間不重疊。在一個視口中做出更改后,其他視口也會立即更新。每個視口通過平移縮放都可顯示整個模型的圖形的內容。

下面舉例說明:

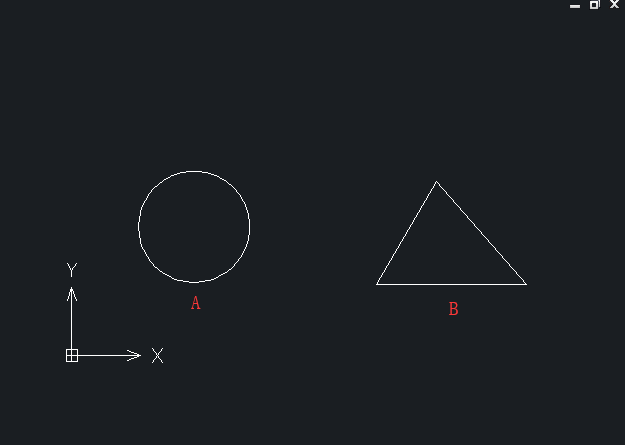

1、 首先,大家打開中望CAD軟件,繪制一個圓形A和一個三角形B

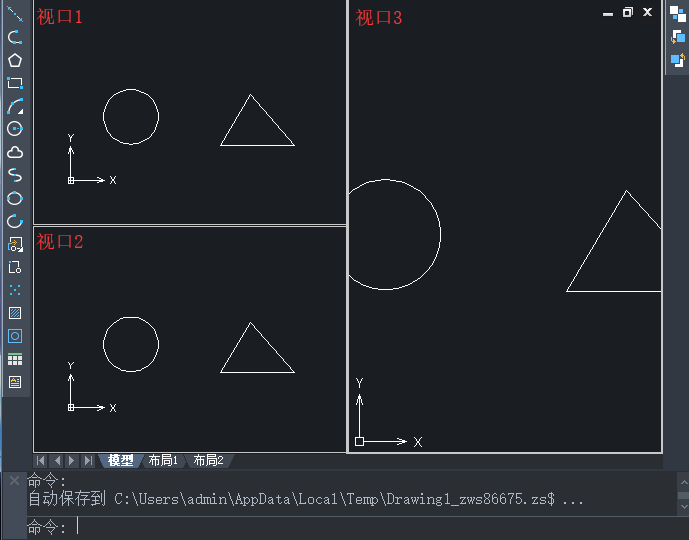

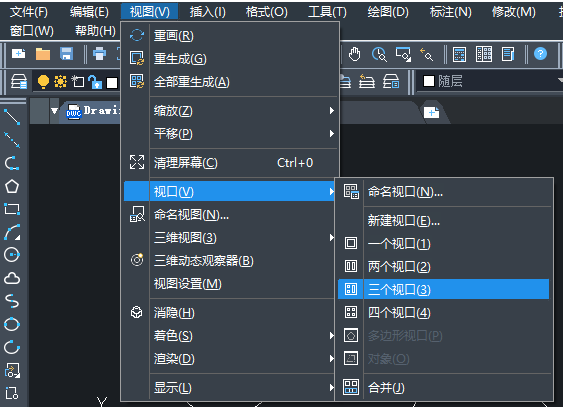

 2、 最上方菜單欄-視圖-視口-三個視口,創建三視口


 3、 在命令欄出現“輸入選項”,直接回車,此時界面出現三個視口

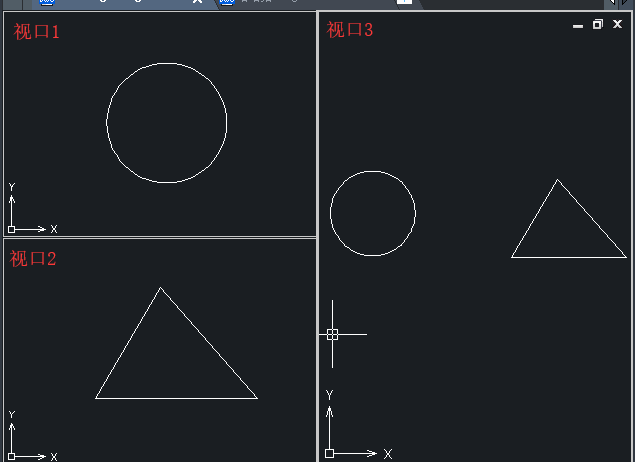

 4、 鼠標左鍵單擊視口1,將圓A移到視口中間,并放大圓A的顯示狀態;相同的步驟操作視口2,將三角形B移到視口中間并放大其顯示;同理,將視口3中的兩個圖形移到視口中間,縮放到合適的大小

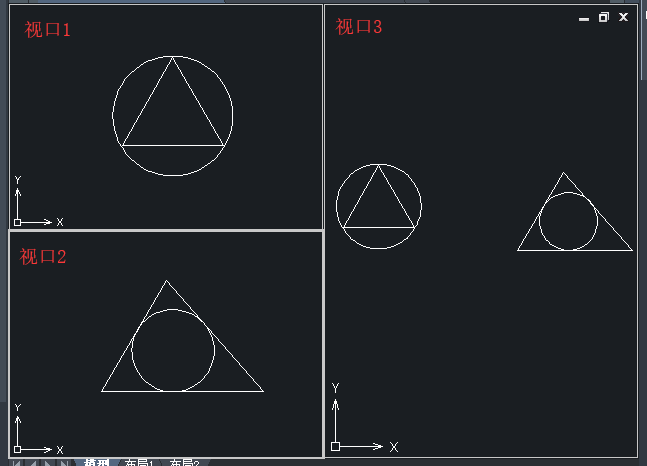

 5、 鼠標左鍵單擊視口1,繪制圓A的內切三角形,此時可以看到視口3中圓A也繪制了一個內切三角形。同理,在視口2中繪制一個三角形B的內切圓,在視口3中的三角形B里面也繪制了一個內切圓。由此我們可以發現,當操作的圖形比較復雜時,可以利用視口功能,放大局部圖紙,進行操作修改,而在其他視口中圖形也隨之更新

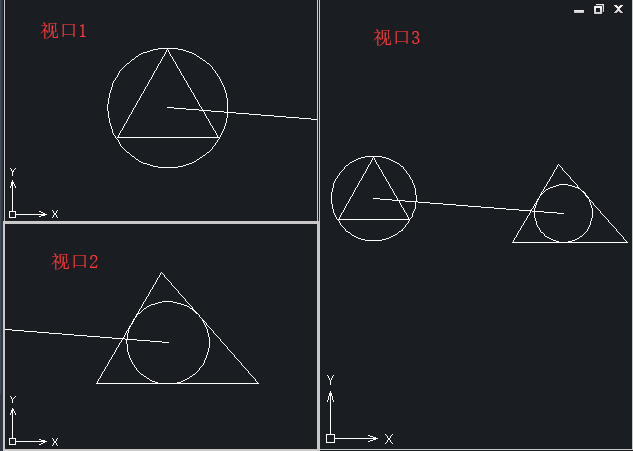

 6、 在CAD軟件中我們也可以跨視口操作,以繪制圓A和三角形B的中心連接線為例。鼠標左鍵單擊視口1,選擇直線命令,選中圓A的中心,接著鼠標左鍵單擊視口2,選中三角形B的中心點,此時在視口3中發現兩個圖形的中心點已經用直線連接

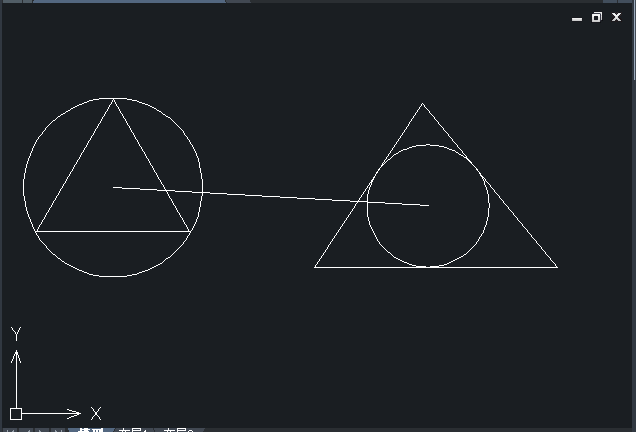

 7、 最后恢復一個視口界面,“視圖-視口-一個視口”,返回之后顯示界面如圖
