有時候CAD繪制的圖紙較小,打印出來看不清楚,如果想要放大打印圖紙比例,該怎么設置呢?接下來我們就以設置1:100的比例為例,介紹一下CAD如何設置圖紙打印比例。
1、 首先,大家打開中望CAD軟件

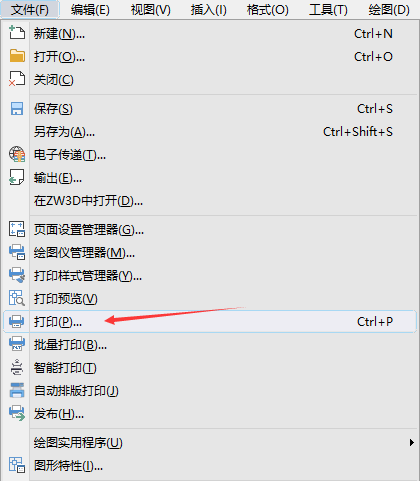

2、 點擊【文件】-【打印】按鈕

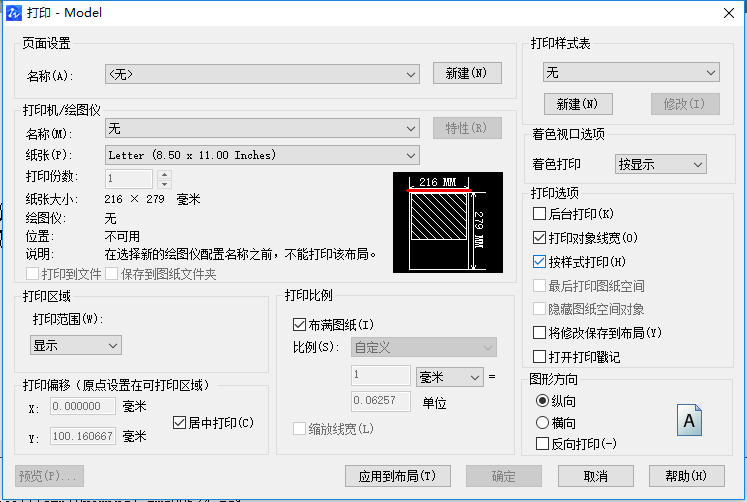

3、 在彈出的對話框中設置打印機、紙張大小等屬性

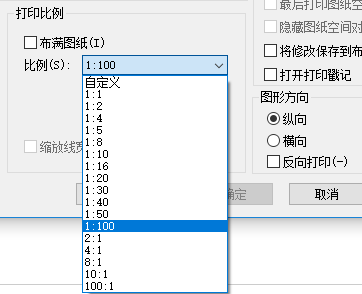

4、 然后將“打印比例”選項組的“布滿圖紙”的復選框勾去,將自定義比例設置為“1:100”
5、 最后點擊“應用到布局”,CAD軟件中圖紙打印比例就設置好了。
