CAD的使用過程中,繪制圓、多邊形等操作都是十分簡便的,那大家知道如何繪制出不規則的圖形呢?

下面小編以使用直線命令繪制出不規則的四邊形作為例子,給大家講解一下畫不規則圖形的方法步驟

1、首先,大家先打開中望CAD軟件

2、點擊界面左方工具欄中的“直線”按鈕,再點擊界面上的任意一點作為起點

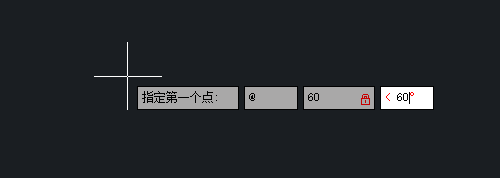

3、根據CAD軟件命令行出現的指示完成操作,輸入直線的長度和角度。這里我們直接點擊shift+@組合鍵,再輸入長度60;點擊shift+<組合鍵,再輸入角度60

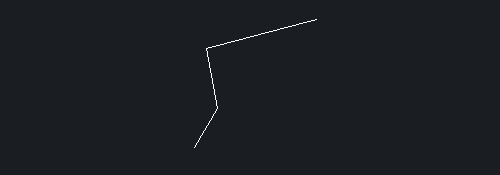

4、重復上述操作,再畫出兩條直線,分別是長度為80、角度為120以及長度為150、角度為15的直線,執行結果如下圖所示

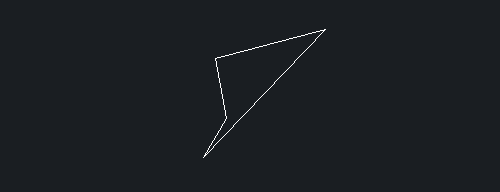

5、最后,直接連接直線段的第一點和最后一點就可以閉合圖形了

6、這樣,一個不規則的四邊形圖形就繪制完成了
