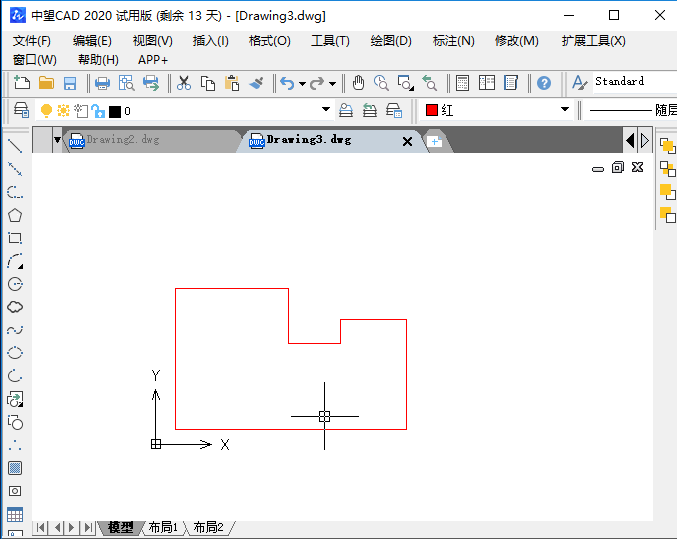

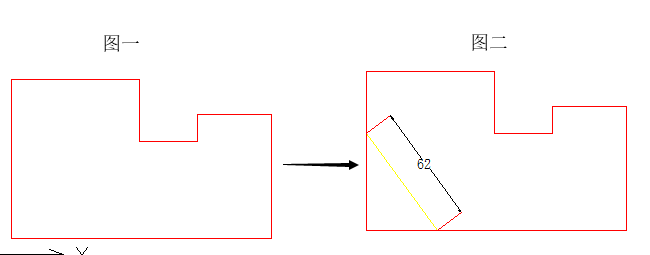

在用CAD畫圖的時候,有時并不能直接畫出相應的線條或曲線,這時候我們就可以借助輔助線來完成。接下來我們用圓作為輔助線,在圖一所示的圖形左下角畫一條長度為62的斜線,結果如圖二所示。
1、 首先,大家打開中望CAD軟件,打開需要繪制的圖紙

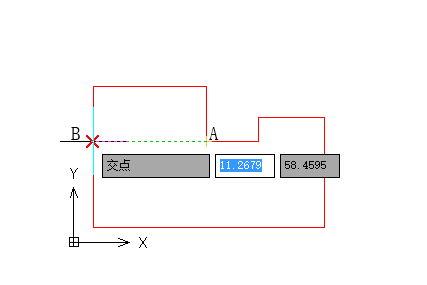

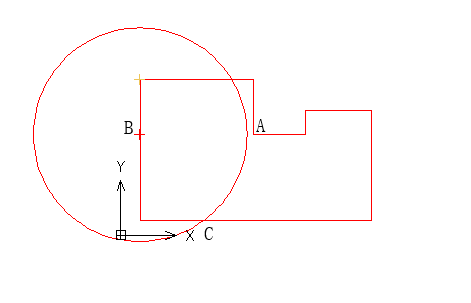

2、 選擇【圓】命令,在指定圓心的時候,把鼠標由如圖所示的A點移動到B點,然后單擊鼠標右鍵確定圓心

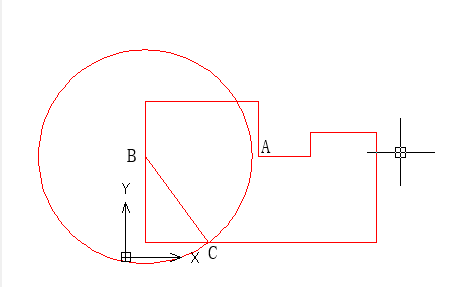

3、 指定圓的半徑為62,在圖上繪制出一個圓,圓與圖形底邊相交與點C
4、 執行【直線】命令,將圓心B和交點C連接起來

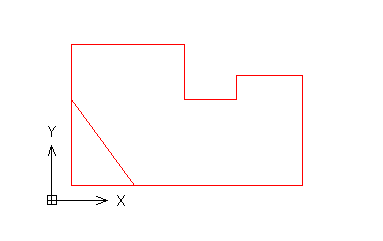

5、 然后選圓(輔助線),用DELETE鍵刪除,即可在CAD中得到按要求繪制的斜線
