在使用CAD進行多線繪制之前，可以對多線的數量和每條單線的偏移距離、顏色、線型和背景填充等顏色進行相關設置。接下來以定義住宅墻體的樣式為例學習多線樣式定義的相關操作。
1、 首先，大家打開中望CAD軟件

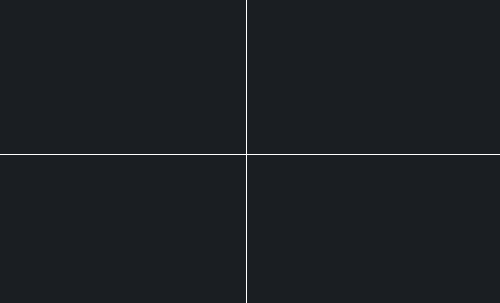

2、 點擊【繪圖】-【構造線】按鈕，繪制一條水平構造線和一條豎直構造線，組成“十”字輔助線

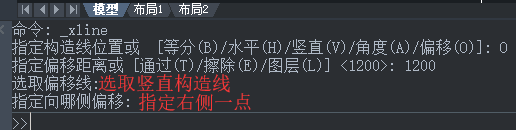

3、 繼續繪制輔助線，在命令窗口的顯示與操作如下：

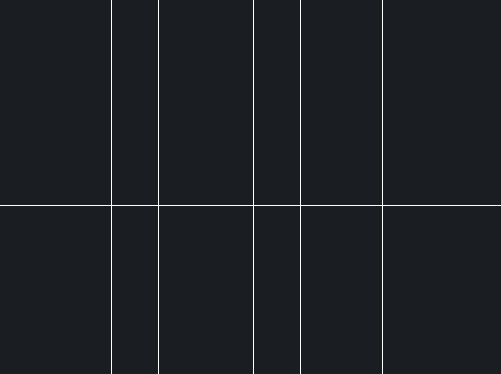

4、 重復執行【構造線】命令，將上一步偏移得到的構造線依次向右偏移2400、1200和2100，得到如圖所示構造線：

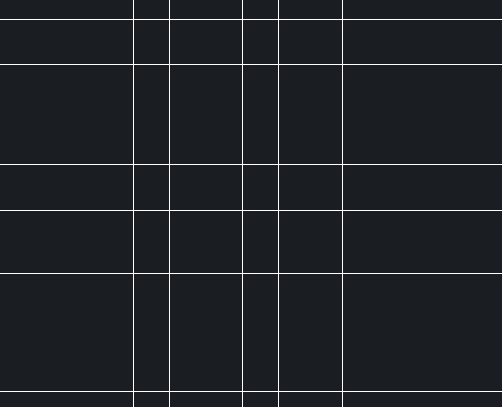

5、 用相同的方法將水平構造線依次向下偏移1500、3300、1500、2100和3900，繪制完成的住宅墻體輔助線網格如圖所示：
6、 單擊【格式】-【多線樣式】按鈕，此時彈出如圖所示對話框，點擊“添加”按鈕

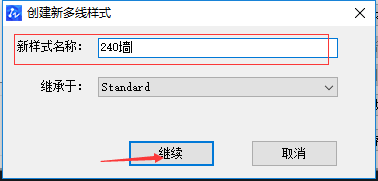

7、 在彈出的對話框中命名新樣式為“240墻”，點擊“繼續”

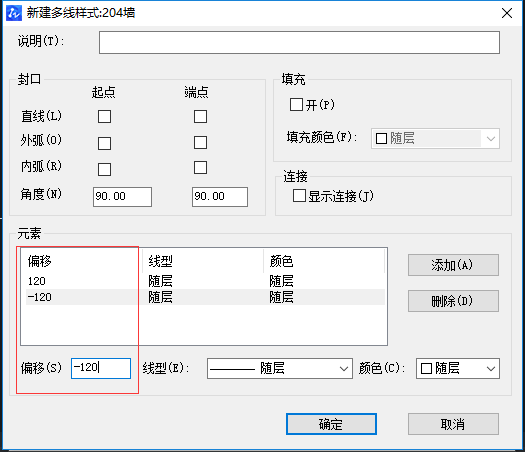

8、 此時CAD界面彈出如圖所示“新建多線樣式”對話框，可以在此進行多線樣式的相關設置，然后點擊“確定”

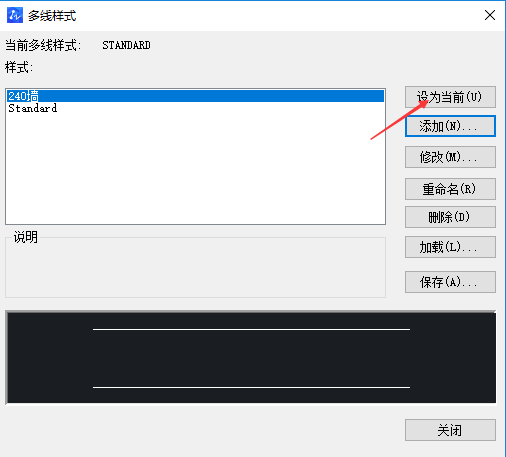

9、 之后返回“多線樣式”對話框，點擊“置為當前”按鈕，將240墻樣式置為當前，單擊“確定”按鈕，即可在CAD中完成240墻的設置。
