在CAD的使用過程中，文字的輸入相信大家都非常熟練了，那大家知道如何把文字拉伸設置成三維的效果呢？
接下來，就跟著小編一起來學習一下吧
1、首先，大家打開中望CAD軟件

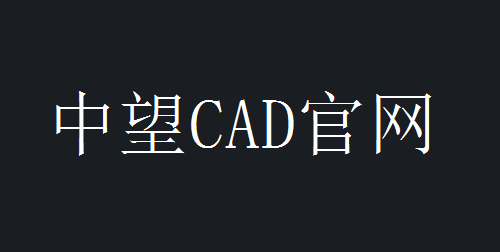

2、我們輸入相應的文字，單行或者多行都可以。這里小編以下圖文字為例

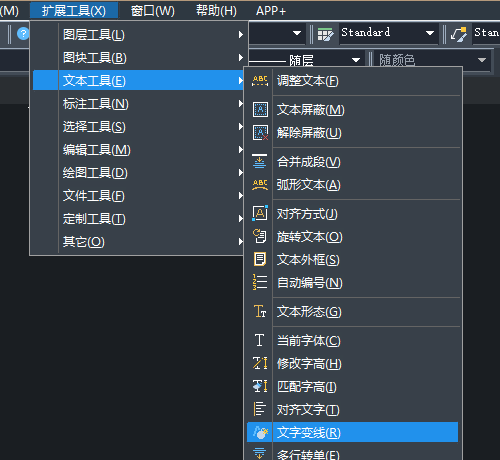

3、點擊界面上方菜單欄的“擴展工具”-“文本工具”-“文字變線”選項，把文字全部變成輪廓顯示
4、選中所有文字對象，再點擊“繪圖”-“面域”按鈕，把他們?nèi)孔兂擅嬗?nbsp;
5、我們點擊CAD軟件界面右下角的“工作空間切換”-“二維草圖與注釋”選項，進入三維空間

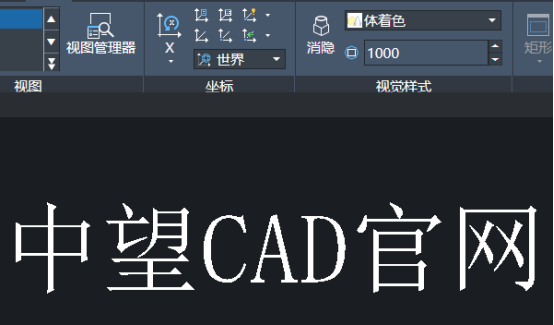

6、我們進入“視圖”選項卡，選擇“體著色”的視覺樣式
7、選中所有對象，查看效果，可以說明，這里面的部分文字存在沒有鏤空的情況

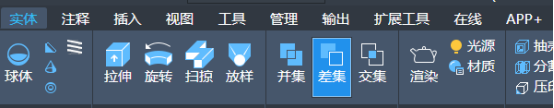

8、點擊“實體”-“差集”按鈕，進行差集處理，先選擇大范圍的對象，再選擇小范圍的對象
9、再查看體著色

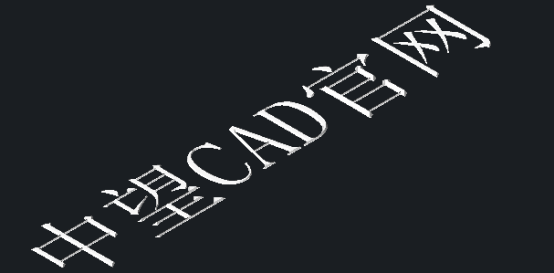

10、最好，點擊“實體”-“拉伸”按鈕，選定相應的拉伸高度就完成操作了，執行結果如下圖所示
