今天我們來學習如何用CAD繪制蘋果的LOGO。先看一下如圖所示的繪制草圖,可以看出,蘋果LOGO的繪制就是利用圓、直線的相對復雜運用繪制而成,下面我們就來一起學習吧!
1、 首先,大家打開中望CAD軟件

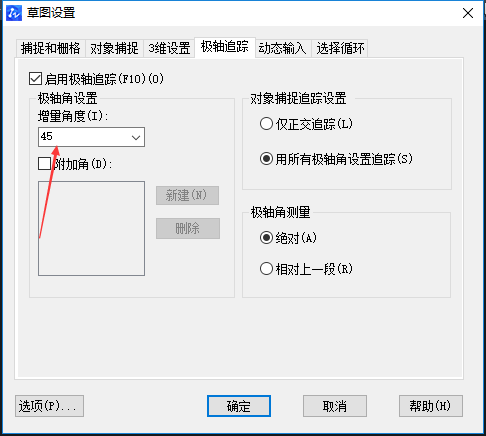

2、 將光標定位到繪圖區域下方的極軸追蹤圖標,單擊鼠標右鍵,打開如圖所示的草圖設置對話框,設置增量角為45
3、 然后點擊【對象捕捉】選項卡,設置捕捉中點;點擊確定,返回繪圖區域

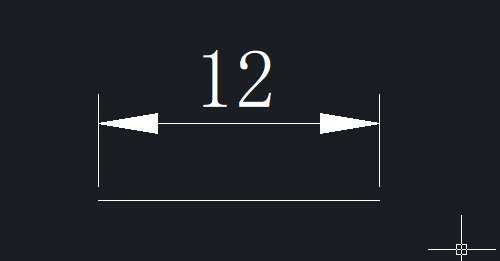

4、 點擊【繪圖】-【直線】按鈕,繪制一條水平直線,其長度為12

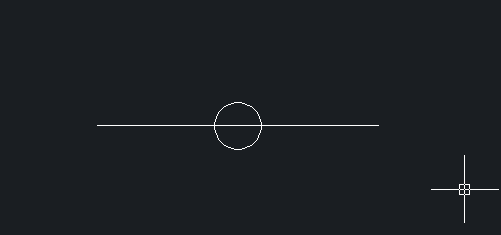

5、 點擊【繪圖】-【圓】-【圓心、半徑】按鈕,以水平直線的中心點為圓心,繪制一個半徑為1的圓

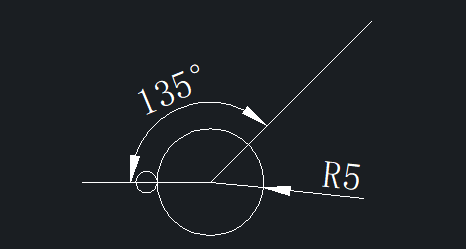

6、 點擊【繪圖】-【圓】按鈕,以水平直線右端點為圓心,繪制一個半徑為5的圓,此時兩個圓剛好相切;然后點擊【直線】按鈕,以水平直線右端點為起點,繪制一條長度合適的線段,線段與水平直線的逆時針夾角為135°

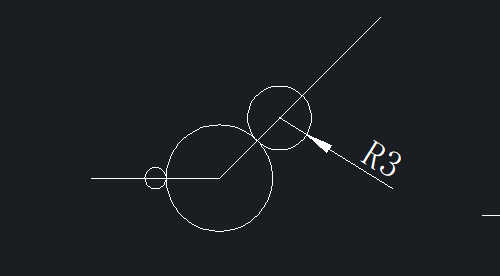

7、 點擊【繪圖】-【圓】-【兩點】按鈕,利用兩點畫圓方式在斜線上繪制一個半徑為3的圓,確定第一點為斜線上與半徑為5的圓的交點

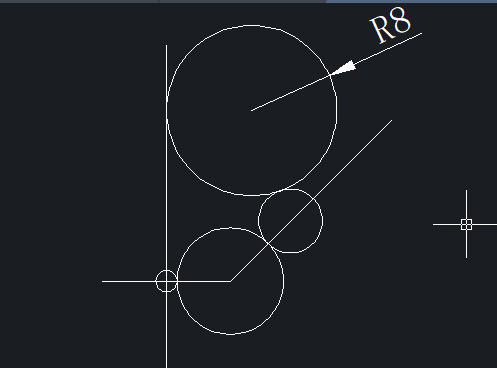

8、 點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕,繪制一個與豎直線和半徑為3的圓相切,其半徑為8的圓(在繪制這個圓之前需畫一條過水平直線中心點的豎直直線)
9、 點擊【繪圖】-【圓】-【相切、相切、相切】按鈕,繪制一個與三個圓都相切的大圓

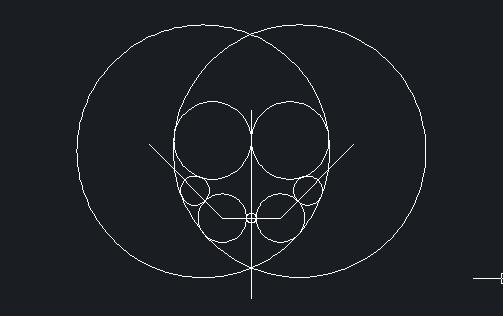

10、 點擊【修改】-【鏡像】按鈕,選擇四個圓以及斜線為對象,以豎直直線為鏡像線,繪制出如圖所示的圖形

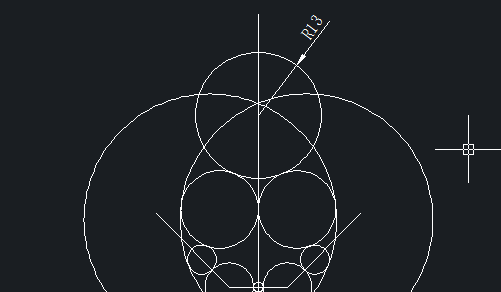

11、 點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕,繪制一個半徑為13,與兩個半徑為8的圓相切的圓
12、 點擊【繪圖】-【直線】命令,繪制如下圖所示的兩個半徑為8的圓的切線

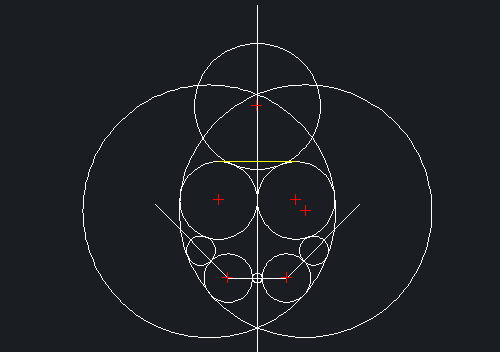

13、 點擊【繪圖】-【圓】-【兩點】按鈕,利用兩點畫圓的方式繪制一個分別經過切線與兩個圓的切點的圓,如圖所示

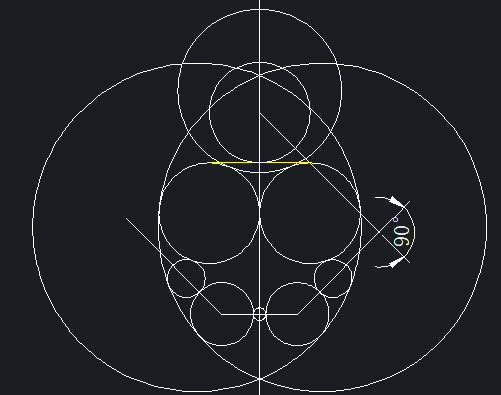

14、 點擊【繪圖】-【直線】按鈕,繪制直線。直線的第一點為上一步所繪制的圓的圓心,第二點為斜線的垂足

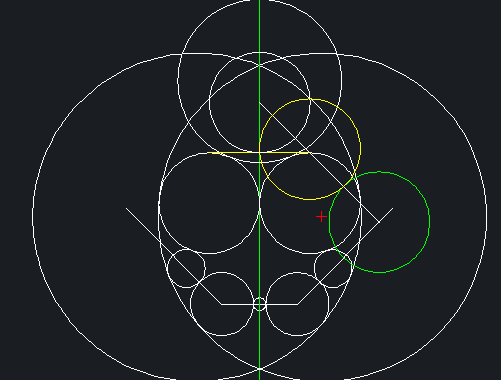

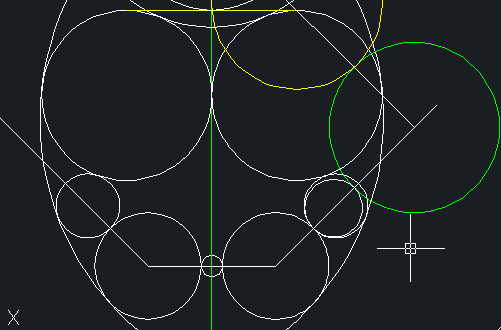

15、 點擊【繪圖】-【圓】,繪制一個半徑為8的圓。圓心為上一步所繪制的垂線與斜線的交點;然后點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕,繪制一個與上一步所繪制的圓以及豎直直線相切,并且半徑為8的圓,
16、 點擊【繪圖】-【圓】-【兩點】按鈕,利用兩點畫圓命令繪制半徑為3的圓內的小圓

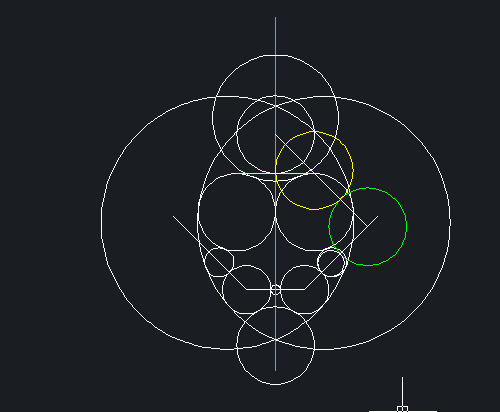

17、 點擊【繪圖】-【圓】-【相切、相切、半徑】按鈕,繪制與底部?jī)蓚€(gè)圓相切且半徑為8的圓

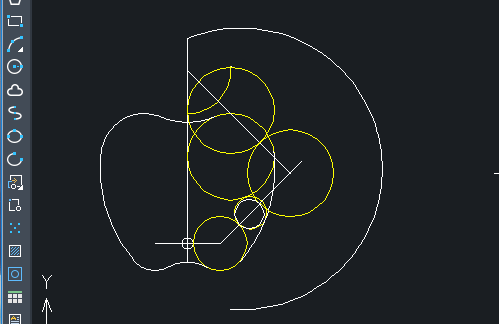

18、 利用修剪、刪除命令去掉多余的線條

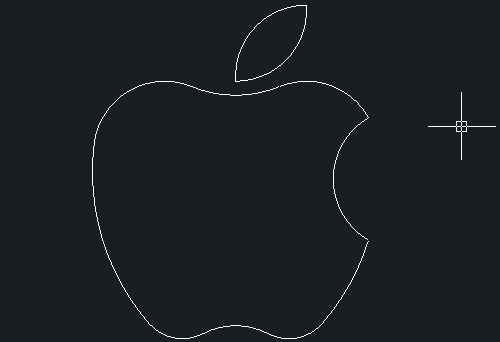

19、 最后繪制的蘋果如圖
20、 畫好蘋果LOGO的輪廓后,我們可以在CAD中自行填充顏色
