CAD中的外部參照剪裁提供了剪裁深度、刪除、生成多線段、新建邊界等多種命令，其中新建邊界命令可以定義一個矩形或多邊形剪裁邊界，或者用多線段生成一個多邊形的剪裁邊界。在不改變外部參照和插入塊的幾何圖形的情況下，改變其顯示的可見性；另外，剪裁邊界只對選擇的外部參照起作用，對其他圖形沒有影響。剪裁之后，外部參照在剪裁邊界內的部分仍然可見，但是剩余部分是不可見的。 下面請看具體的圖示：
1、 首先，大家打開中望CAD軟件

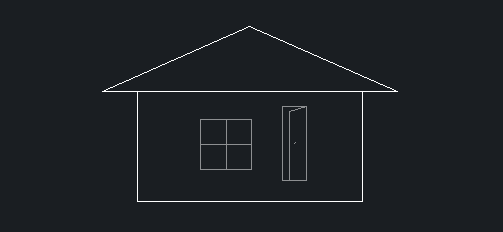

2、 打開如圖所示的宿主圖形
3、 點擊【插入】-【外部參照】，插入?yún)⒄請D形

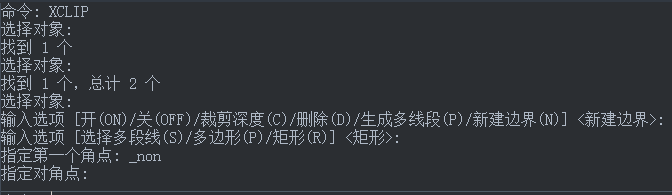

4、 在命令欄輸入XCLIP，選擇對象為被參照的圖形，框選門為裁剪對象。命令欄顯示操作如下：

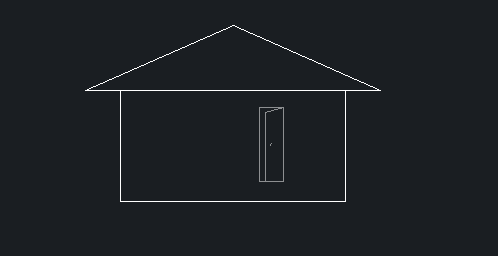

5、 在CAD中執行上述操作之后，只有邊界內的參照圖形被顯示
