本文主要結合CAD二維繪圖工具和簡單編輯命令繪制四人桌椅,已達到熟悉鞏固CAD各種工具使用的目的。
1、 首先,大家打開中望CAD軟件
2、 點擊【繪圖】-【直線】命令,繪制如圖所示的椅子初步輪廓

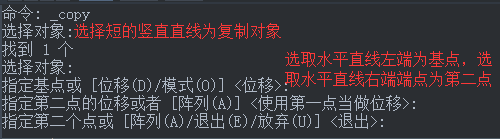

3、 點擊【修改】-【復制】按鈕,復制豎直直線,命令窗口顯示輸入如下:

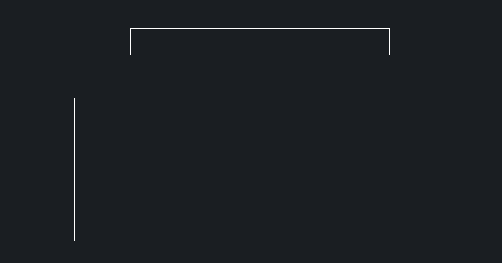

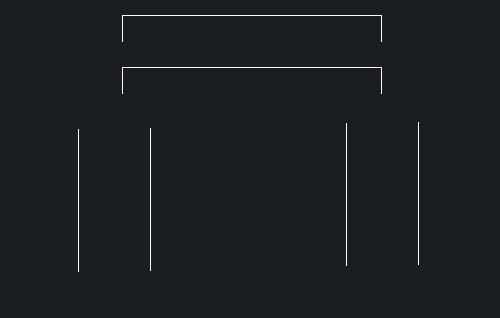

4、 得到下圖
5、 重復【復制】命令,依次繪制椅子的輪廓線

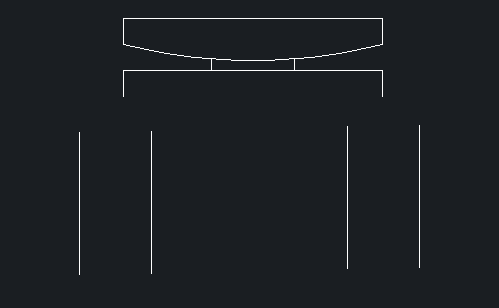

6、 點擊【繪圖】-【圓弧】-【三點】按鈕,繪制椅背的輪廓,然后點擊【繪圖】-【直線】按鈕,繪制一條豎直線,再用鏡像命令繪制另一條豎直線,結果如圖所示

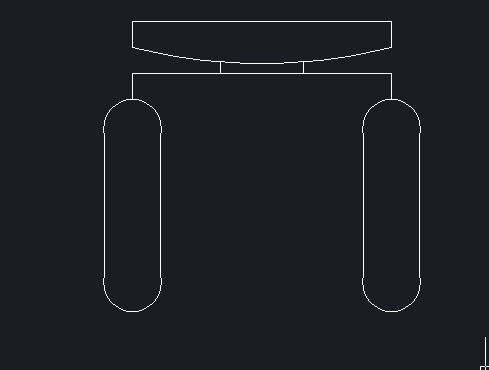

7、 點擊【繪圖】-【圓弧】-【三點】按鈕,繪制扶手上的圓弧,遠離椅背那一端的圓弧可以用鏡像命令完成
8、 執行【直線】命令,繪制豎直段線,另一端用鏡像命令完成

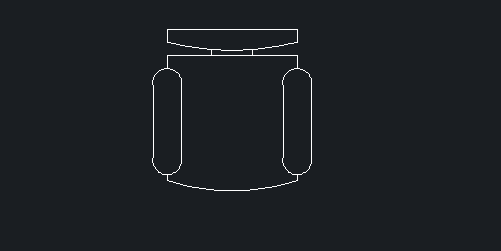

9、 執行【圓弧】命令,繪制如圖所示圓弧,此時椅子就繪制好了

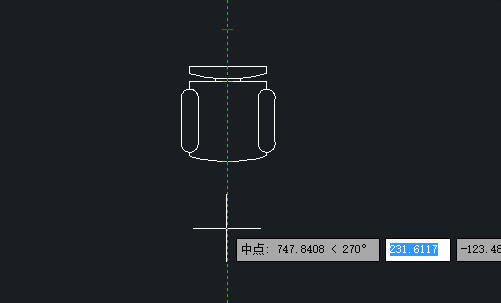

10、 執行【圓】命令,繪制桌子,以椅子為參照,將圓心置于椅子對稱線上,然后繪制大小合適的兩個同心圓

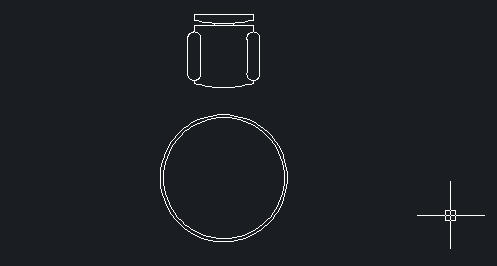

11、 繪制結果如圖

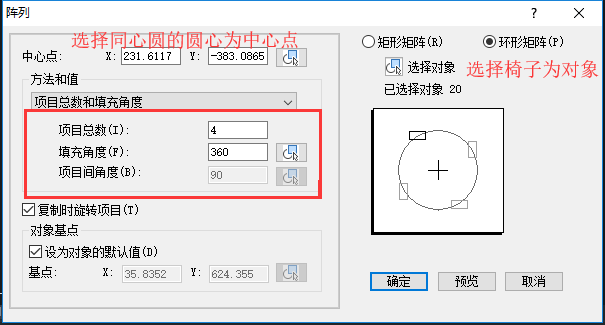

12、 點擊【修改】-【陣列】按鈕,在【陣列】對話框中選擇環形矩陣,然后選擇椅子為陣列對象,選擇同心圓的圓心為中心點,設置項目總書為4,填充角度為360度,點擊確定

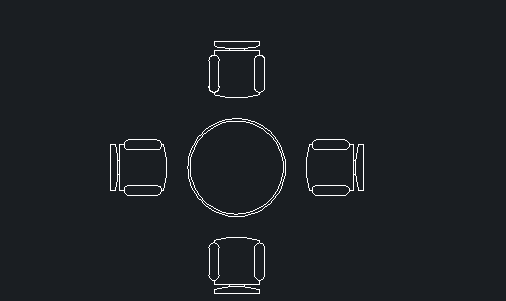

13、 最后在CAD中就繪制出了如圖所示的四人桌椅
