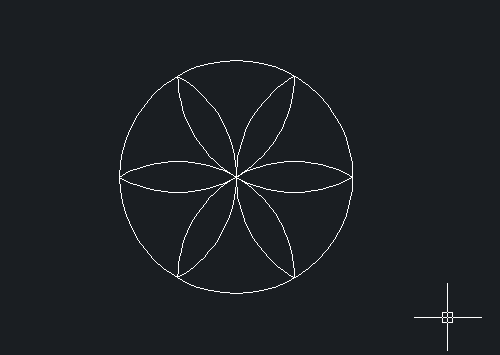

今天我們學習繪制如下圖所示的圖形,繪制的方法可以有多種,下面小編介紹其中一種繪制方法。


 1、 首先,打開中望CAD軟件

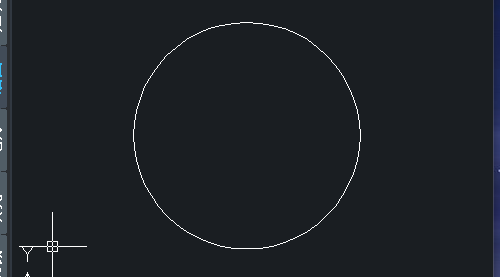

 2、 點擊【繪圖】-【圓】命令,繪制一個任意的圓

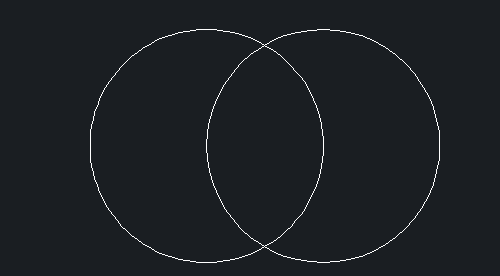

 3、 執行【復制】命令,將畫好的圓復制到如圖所示的位置

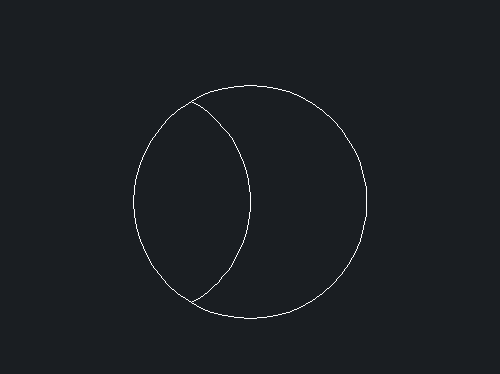

 4、 點擊【修改】-【修剪】命令,修剪圖形

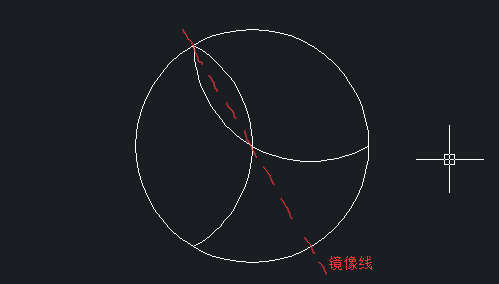

 5、 點擊【修改】-【鏡像】按鈕,選擇圓內的弧線為對象,以如圖所示的虛線為鏡像線,得到下圖:

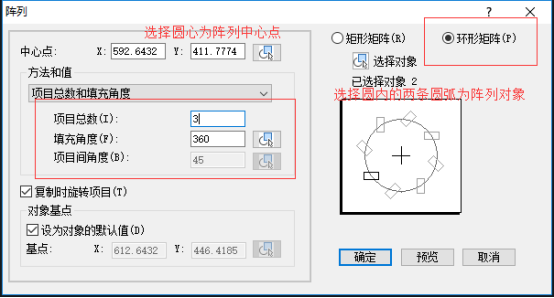

 6、 點擊【修改】-【陣列】命令,在彈出的【陣列】對話框中設置如下:

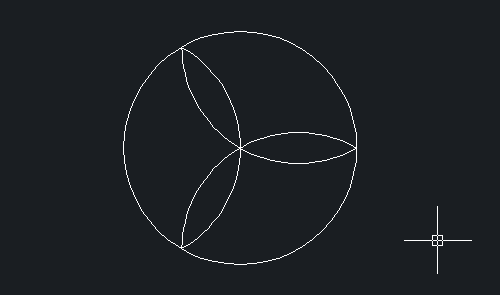

 7、 執行上述命令后得到下圖

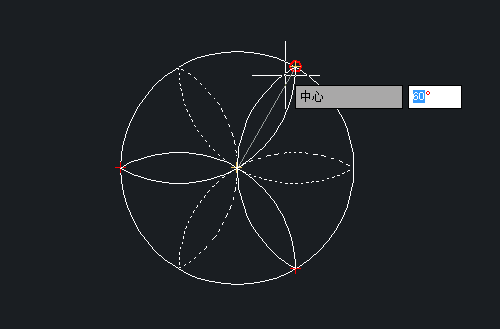

 8、 點擊【修改】-【旋轉】命令,選擇圓內的圖形為旋轉對象,如圖所示,旋轉角度為60°


 9、 最后在CAD中就能得到相應的圖形了
