窗戶是我們?nèi)粘Ｉ钪谐Ｒ姷臇|西，可是你會用畫它的平面圖嗎？今天小編就給大家講講怎么畫窗戶的平面圖吧！

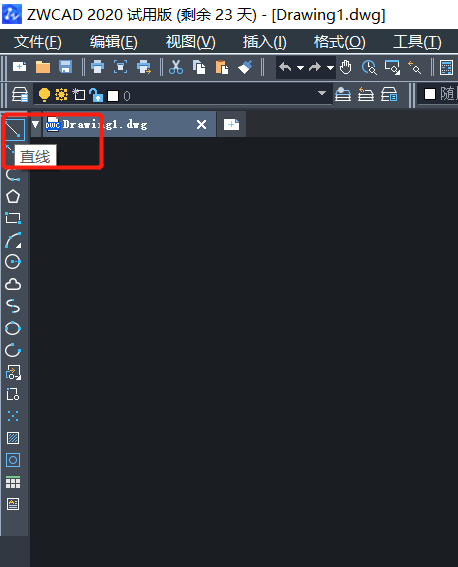

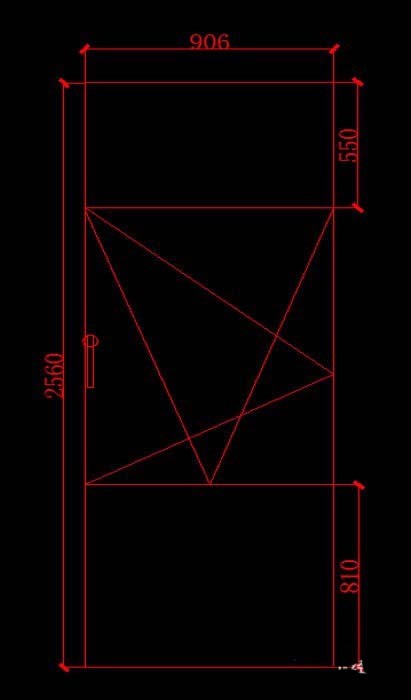

1.打開CAD軟件，用直線畫出窗戶的大致輪廓。
3.因為窗戶是有分固定的（不可打開）和開扇的，因此這邊需要添加固定框?qū)@兩者進行區分，開扇部分可以添加多一個固定框以增加立體感。

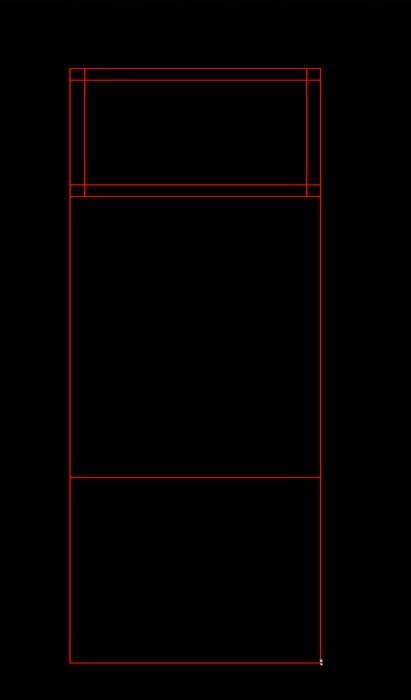

3.利用偏移工具繪制固定雙線的外線部分。這里可以暫定雙線離外面輪廓線的距離為50mm，雙線之間的距離為20mm，繪制效果如下。

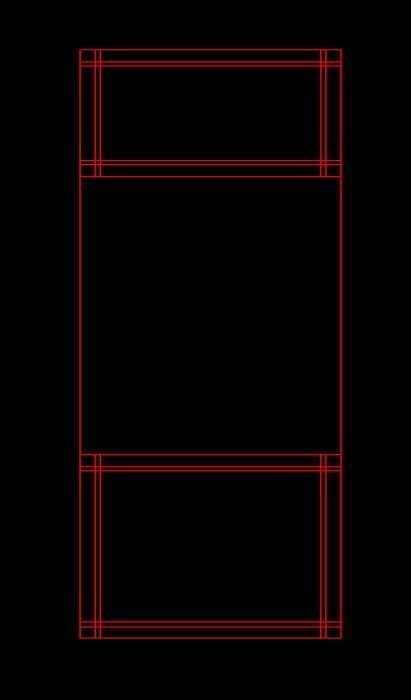

4.接下來開始繪制固定雙線的內線。同樣也是利用偏移工具來完成，實際操作同上，但是內線之間的距離要比上面固定雙線的稍微小一些。

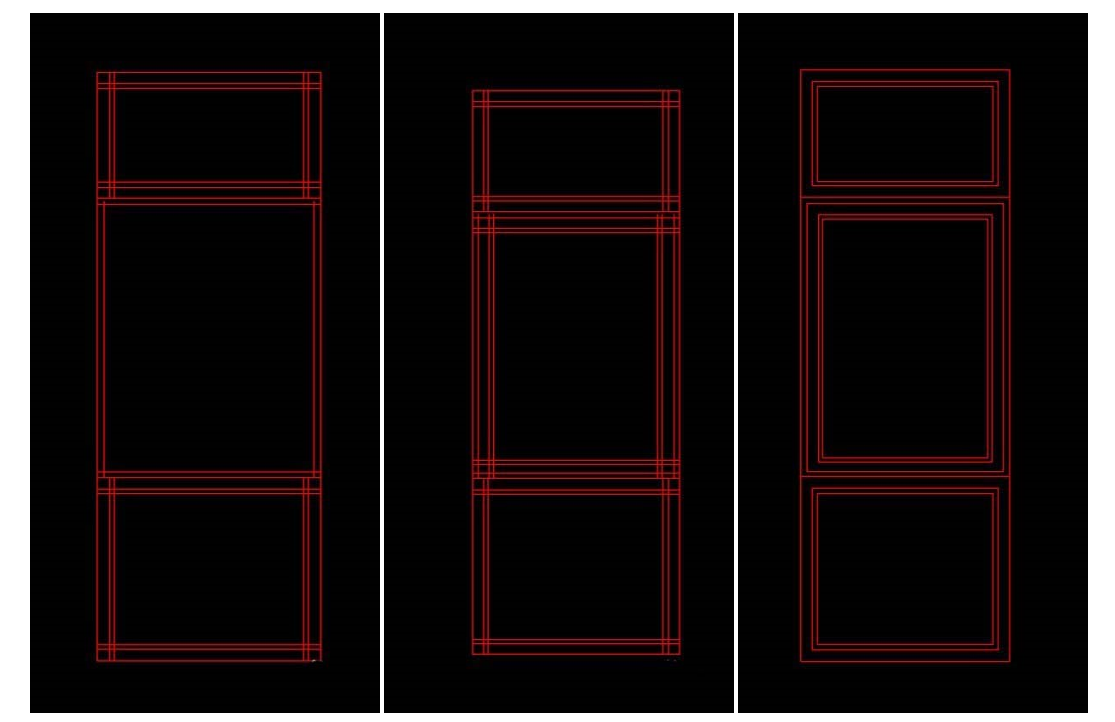

5.然后是開扇部分。記得要比固定框線多畫一條線以保證立體效果哦。繪制完成后還會殘留許多不必要的框線，這時候就可以對它們進行修剪啦。

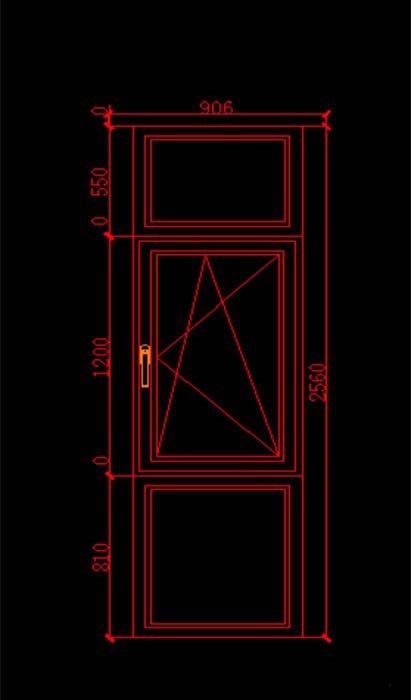

6.最后加上門把手就大功告成啦！為了顯得更精確一些還可以自己進行尺寸標注哦。
教程到這里就結束啦，你學會了嗎？希望對你有幫助！
