怎么用CAD畫魚？
CAD除了在機械制圖方面有著重要的作用，在日常生活中也有著它獨特的用處。今天我們就來學習下怎么用CAD畫魚吧！

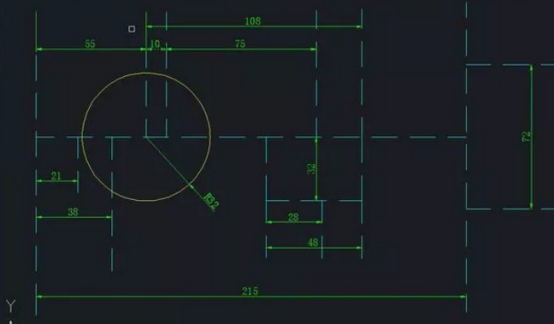

1.確定“魚”在視圖上的大致位置，然后繪制如下的基本尺寸線。

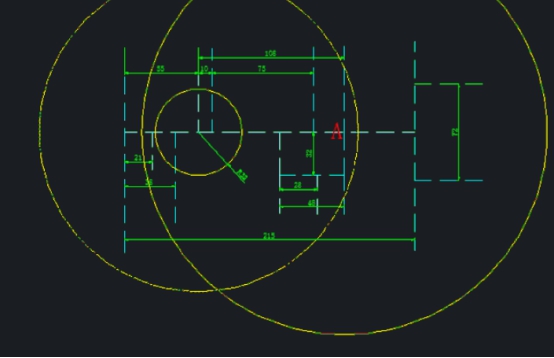

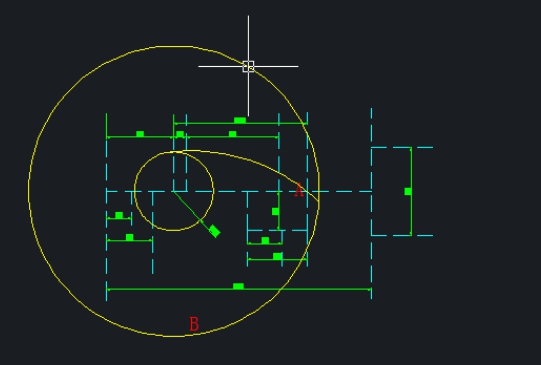

2.以上圖中半徑為32的圓的圓心作半徑為118的同心圓（作為輔助），以A點為圓心，再繪制一個半徑為150的輔助圓與半徑118的輔助圓交于B點；以B點作半徑為150的圓。
3.完成操作后把上述的兩個輔助圓刪除，用修剪刪掉不需要的線條，保留下圖所示的圓弧部分。

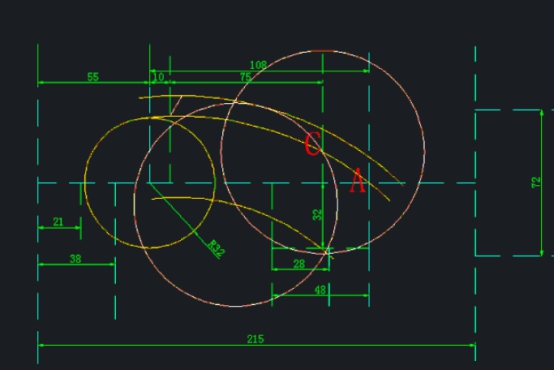

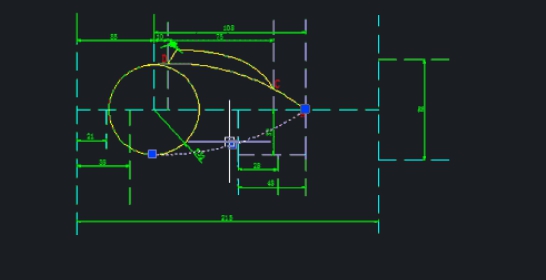

4.對上述保留的圓弧進行向上偏移10，然后再將得到的新圓弧往下偏移50；從D點做一條角度和豎直線夾角為30°的直線，以C點為圓心繪制一個半徑為50的輔助圓與第二條圓弧交于E點，并以該點為圓心做半徑為50的圓。
5.進行適當修剪。

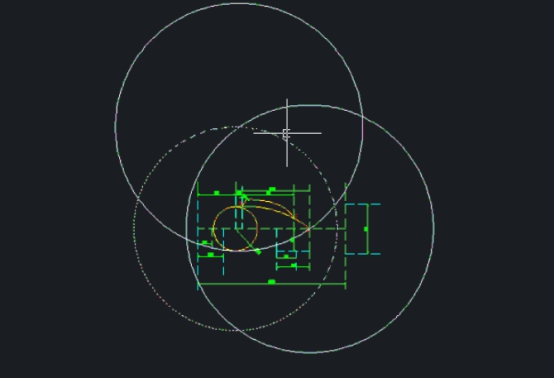

6.以半徑32的圓的圓心畫半徑為148的輔助圓，然后以A點為圓心做半徑為180的輔助圓與上一圓交于點E；以E點為圓心，半徑為180作圓，過A點與半徑32的圓相切于點F。
7.適當修剪后就得到魚身的大致輪廓啦！

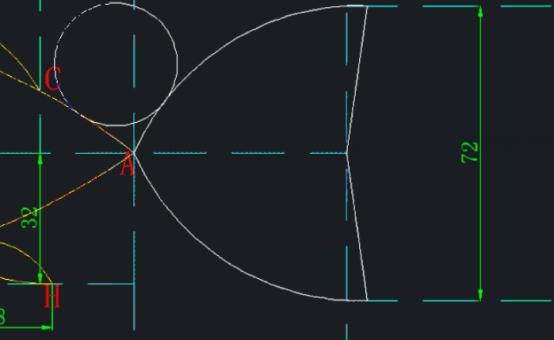

8.在端點處畫兩條角度分別為82°和-82°的直線，并以起點、端點、半徑的方式繪制兩條圓弧，半徑為60,；然后以相切、相切、半徑的方式作半徑為15的圓。

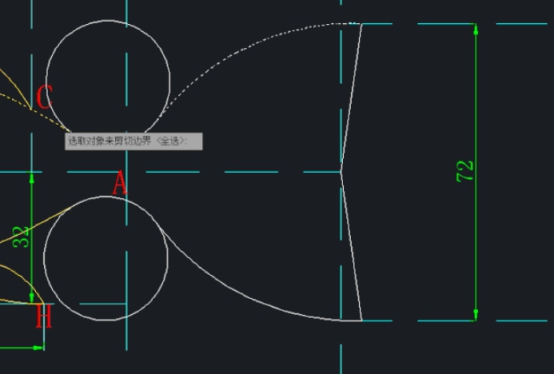

9.對多余線條進行修剪。

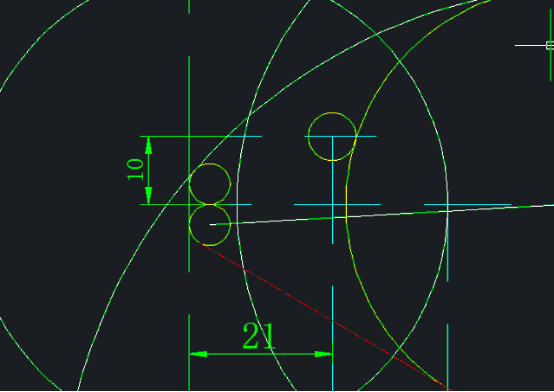

10.以半徑為32的圓的圓心為圓心畫一個半徑為48的輔助圓，繪制魚的眼睛和嘴部分，并進行適當修剪。

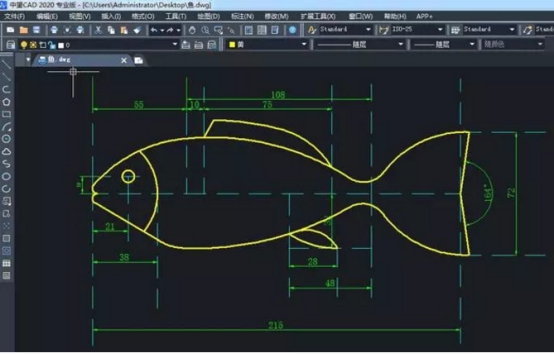

11.最終效果如下。
你學會了嗎？過程稍微有點復雜，畫圖的時候要小心哦~
推薦閱讀：CAD軟件下載
推薦閱讀：CAD快捷鍵
