我們前面學習過了很多CAD三維繪圖的教程，不知道大家掌握了沒有呢？今天再給大家分享一個案例，學習下怎么用CAD繪制酒壺吧！效果如下：

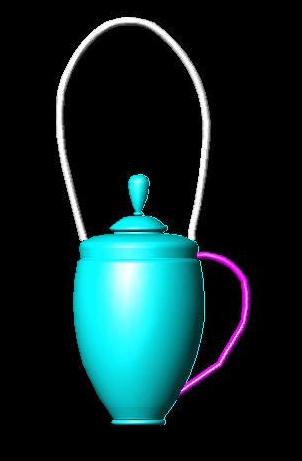

1.打開CAD軟件，繪制酒壺的大致輪廓，為了便于操作可以將壺身、壺把、壺嘴、提手分圖層繪制哦。

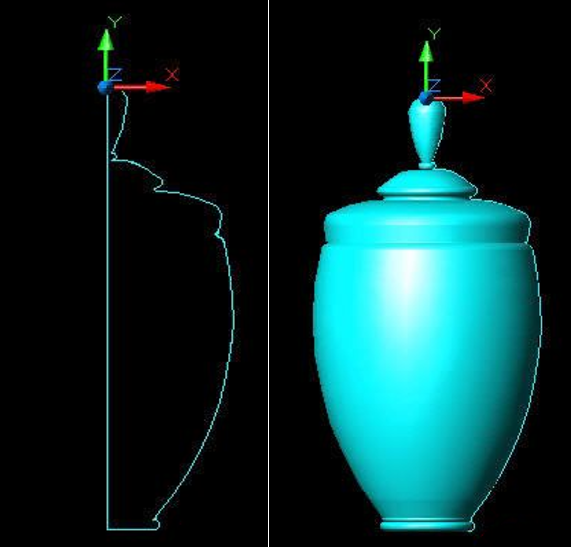

2.關閉其他圖層，只顯示壺身圖層，去掉其另外一半并將其繪制成封閉的多段線圖形，將UCS移動到壺頂，執行繪圖-實體-旋轉命令，指定Y軸為旋轉軸，角度為360°，完成后就可以看到壺身已經做好了！

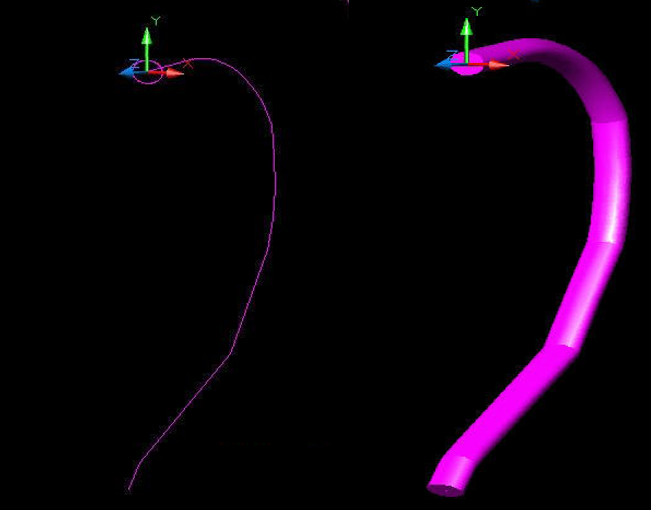

3.接下來繪制壺把。移動UCS指壺把的頂部，畫一個輔助的橢圓作為壺把的拉伸對象，適當調整大小。執行命令: EXT EXTRUDE當前線框密度；ISOLINES=4選擇對象，找到1個選擇對象:指定拉伸高度或 [路徑(P)]: P 選擇拉伸路徑或 [傾斜角]:以壸把線為路徑拉伸橢圓，然后壺把部分也就完成了。
4.用同樣的方法繪制上方的提手（這里就省略過程啦），效果如下。

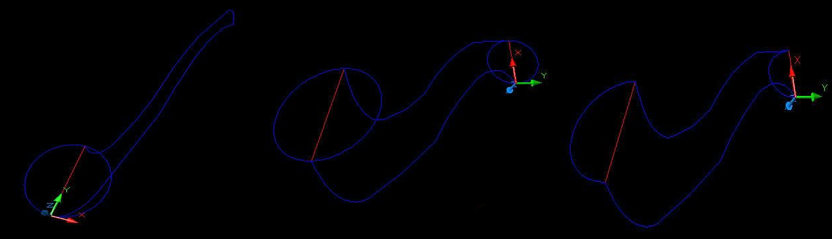

5.下面就是壺嘴啦。移動UCS到壸嘴下面的點，以Y周旋轉90°，利用三維動態觀察器調整一下視圖到如下圖所示，并繪制如下的橢圓和紅色輔助線作為參考。壺嘴的另一側也是同樣的操作，完成后對兩橢圓進行修剪。

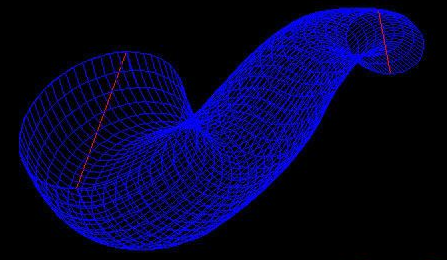

6.執行繪圖－曲面－邊界曲面命令，依次點擊上圖得到壺嘴輪廓線；在執行修改-三維操作-三維鏡像命令，選擇曲面，隨意點擊兩紅色輔助線的三點，壺嘴部分也完成啦！

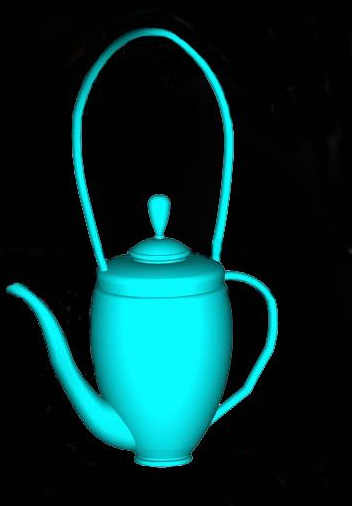

7.著色后就可以得到最終效果啦！你學會了嗎？
