快速選擇時使用隨層作為條件會怎么樣?
不知道大家在使用CAD軟件制圖的時候有沒有遇到過利用快速選擇但是卻沒有將需要的圖形選中的情況?當圖中所有圖形顏色都設為隨層時,設置特性為“白色”為什么有些白色的圖形無法通過快速選擇選中?
其實這是隨層和白色的區別,下面我們通過實例了解一下:
任意設置幾個不同的圖層,將圖形按需分布(這里以圓形為例),使大部分圓形的顏色隨層,而少部分圓形設置為白色。接下來就可以看看快速選擇設置成白色和隨層的不同選擇效果。
在命令行中輸入QSELECET命令,打開快速選擇對話框,對象類型選擇為圓,運算符的值設置為白色;

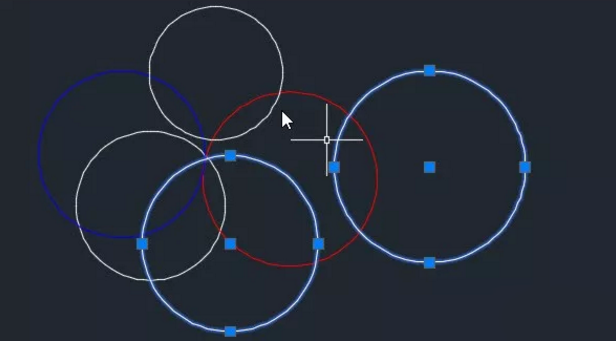

確定,查看選擇效果:
此時會發現被選中的只有顏色為白色的圓,而顏色隨層的圓是沒有被選中的。

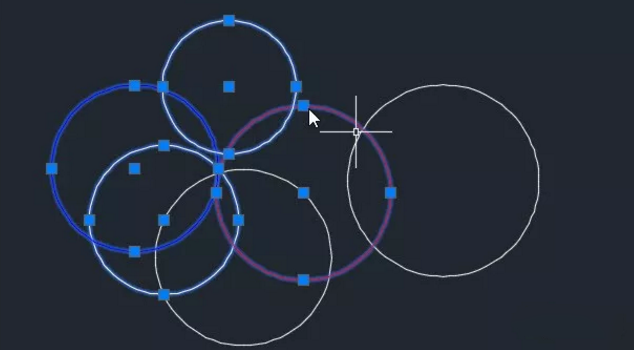

然后我們來看看將顏色選擇條件設置為隨層的結果:
可以看到的是,除了前面兩個顏色為白色的圓其他隨層的圓形全都被選中了(不論它顯示出來的顏色是什么)。
通過上面的例子就會發現,當圖層設置為隨層時,即使圖形是白色的也無法被選中;而當所有圖形特性都是隨層時,則需要通過對象類型+圖層作為篩選條件。
隨層和圖層顏色的區別你明白了嗎?下次繪圖可別弄錯了哦~
