怎么用CAD畫壓蓋?

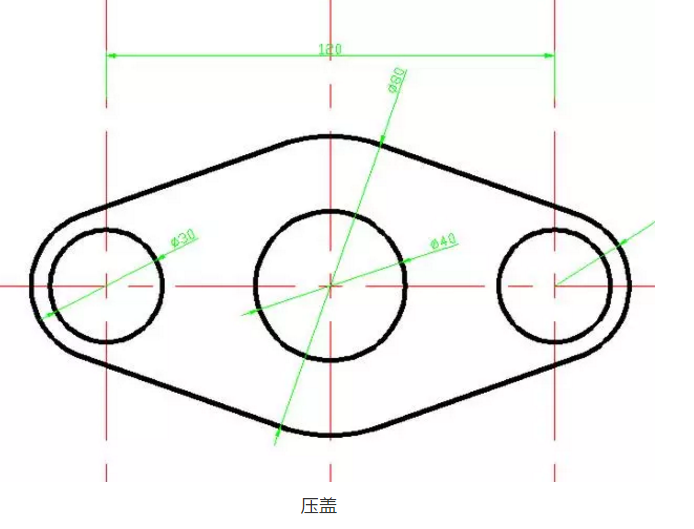

CAD制圖軟件的掌握離不開大量的練習和訓練,今天我們就來學習一下壓蓋的畫法:
1.設置圖層;

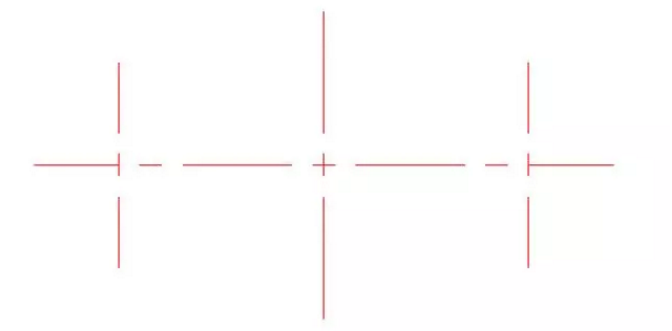

2.運用絕對直角坐標繪制圖形的定位線如下:

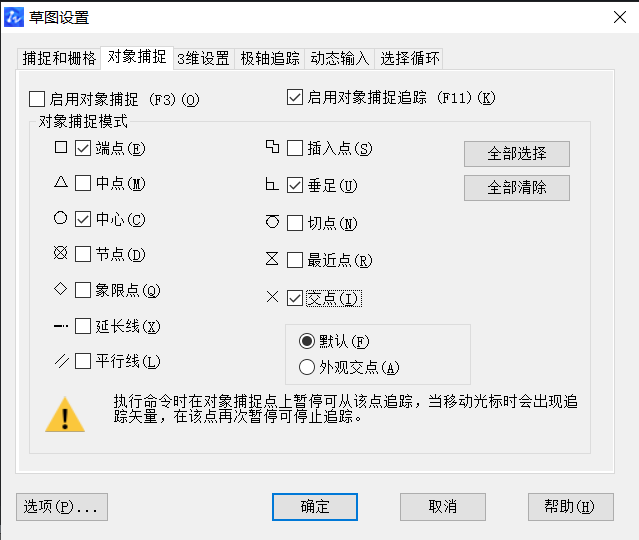

3.在菜單欄中選擇工具-草圖設置,選擇“交點”復選項啟動交點的捕捉功能,單擊“確認”;

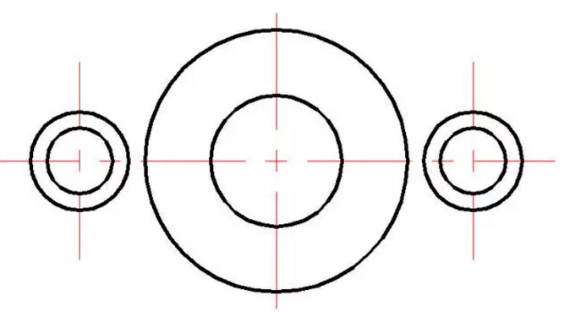

4.將鼠標移動至輔助線交叉的位置上,出現交點捕捉標記時單擊鼠標左鍵確定圓心的位置,繪制如下圖所示的半徑為10、15、40、20的圓:

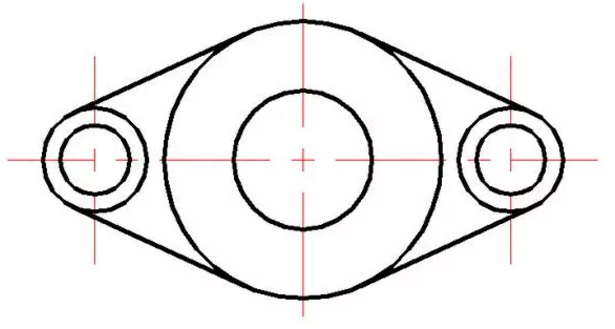

5.在“草圖設置”對話框下“對象捕捉選項卡”中選擇“切點”,單擊“確認”;執行直線命令,捕捉左邊半徑20、40的圓的切點,繪制切線;其余幾條切線也按照同樣的方法進行繪制。

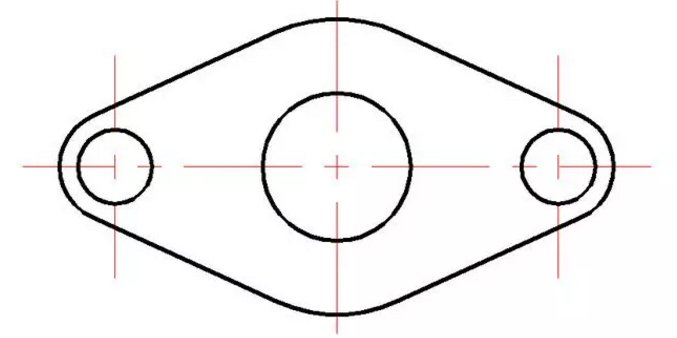

6.執行修剪命令對多余的線條進行修剪,完成繪制。
