怎樣用CAD精確捕捉到點
使用CAD時，精確到捕捉點的方法步驟如下：
第一步，打開CAD軟件，繪制一條與水平有一定角度的直線

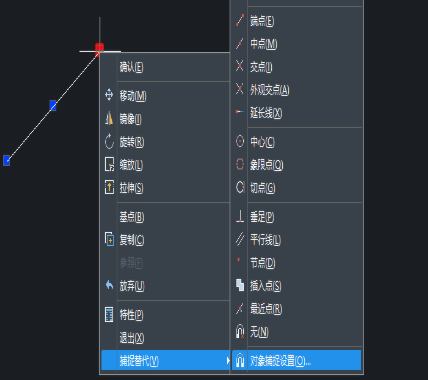

第二步，選取繪制好的直線，這時它的夾點就出來啦！我們單擊鼠標右鍵，彈出一個設置框，我們找到“捕捉替代”點擊“捕捉設置”

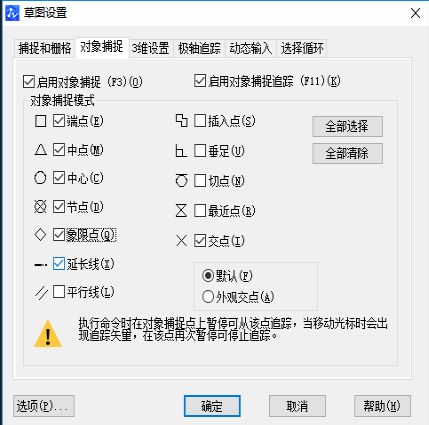

第三步，然后彈出一個對話框，點擊“對象捕捉”，我們把左邊的選項都勾上，右邊的就不用全都勾上，除非有特殊需要

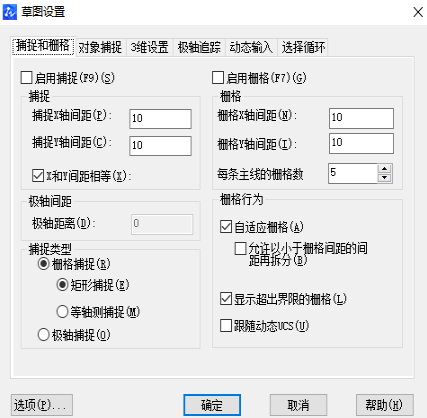

第四步，CAD捕捉不到點也有可能是啟用了“柵格”模式，我們可以點擊“捕捉和柵格”，把勾選的“啟用捕捉”去除
第五步，設置完成后點擊確定就可以了
