如何用CAD繪制折斷線

折段線表示的是線段出現(xiàn)了切斷,在使用CAD軟件畫一些平面的時候,我們可以設想,有個水平面將建筑物水平的切去了一刀,然后再向下看的時候,樓梯相應的也被切斷了,在平面上的樓梯在實際表達出來的意思是不屬于同一層的,所以我們需要畫折斷線。下面將講解怎么使用CAD進行繪制,和一些CAD快捷鍵的使用。

1.首先,需要縮短圖紙距離,后面要繪制的圖與前面后面局部重復(DIMJOGLINE)彎折標注,不能簡寫。

2.只能折斷標注用,軟件中無自帶,所以需要配合(PL)多段線,(L)直線,(J)合并,(BR)打斷使用可以繪制用直線把“Z”的兩個端點連起來就是。

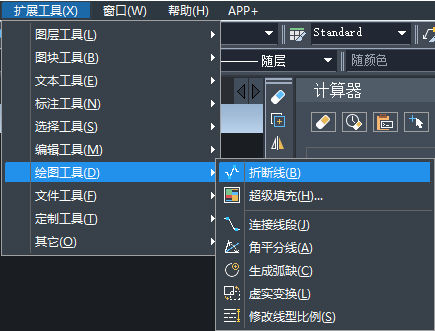

3.在CAD中,繪制折斷線功能非常便捷,在擴展工具中即可找到,如下圖所示:



如何用CAD繪制折斷線

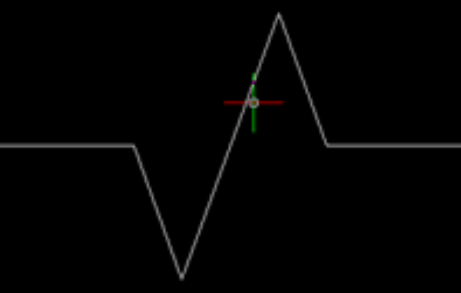

4.點擊折斷線命令,然后選擇中點位置,軟件自動在線的點的位置自動打斷成折斷線,如下圖所示:



如何用CAD繪制折斷線

推薦閱讀:CAD快捷鍵

推薦閱讀:CAD制圖初學入門
