CAD繪制內切圓
如果我們想在CAD中繪制內切圓,該怎么去繪制呢?
1.首先,打開CAD軟件,我們以在正方體里繪制內切圓為例。
2.我們需要繪制一個正方體,然后在正方體里繪制兩條線形成個十字。
3.我們輸入“C”畫圓的快捷命令,回車。

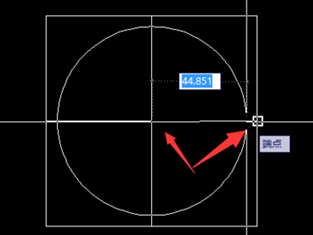

4.然后,我們指定中線交點為圓心,中線的一半長度為圓的半徑。
5.我們刪除多余線條之后的效果圖如下:
