CAD拆除圖例的快捷命令
我們?cè)儆肅AD繪圖時,想快速拆解圖例,我們?cè)鯓尤ゲ僮髂兀肯挛慕榻B的是圖例拆除快捷命令。
1. 首先,我們打開CAD軟件,輸入“Rectang”命令,回車。然后,我們?cè)趫D紙上繪制一個矩形,70*30為大小的。
2. 我們選中矩形,輸入“Explode”命令,回車。然后,我們按順序點擊它的四邊,把它分成四條獨立的線段。
3. 然后,我們?cè)佥斎搿癉IVIDE”命令,回車。選一條直線,在命令行中輸入3,就可以把直線分成三段。但是這樣是看不出被分割的。

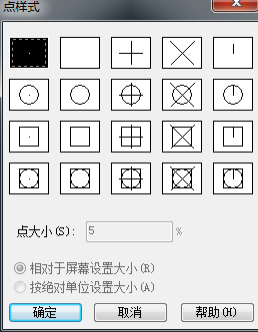

4. 我們點擊界面的“格式”在選擇“點樣式”,之后,會彈出一個對話框,在對話框里我們可以設置點樣式的大小,設置完成點擊確定。
5. 這樣我們就可以看到節點分割的矩形啦!
