CAD修訂云線命令的使用技巧
在CAD繪圖軟件中云線可以有很多的用處,比如說:標記圖形或者檢查圖形,這樣能幫助我們很多。
1.首先,我們點擊修訂云線命令,也可以點擊繪圖,下拉就能看到修訂云線,還可以輸入快捷命令“REVCLOUD”,回車。

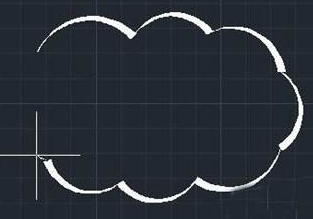

2.點擊云線命令后,鼠標可以在繪圖區點擊一點,移動鼠標,最后鼠標回到起點云線繪制完成。
3.點擊云線命令后,輸入欄出現:指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:

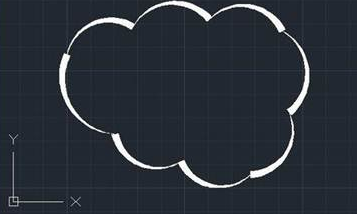

弧長:點擊云線命令后,輸入A回車,輸入最小弧長值回車,輸入最大弧長值回車,注意,最大弧長值不能超過三倍的最小弧長值。然后點擊繪圖區一點移動鼠標回到起點得到云線。

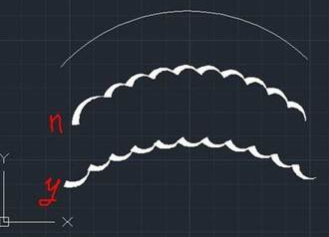

4.對象:點擊云線命令后,輸入O回車,點擊圖上的一條弧線,然后弧線會變成云線,這時不輸入默認不反向,輸入Y回車得到如下圖效果:

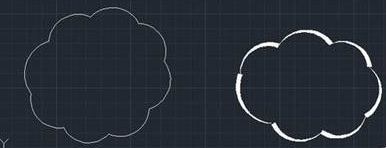

5.樣式:點擊云線命令后,輸入S回車,會出現:選擇圓弧樣式 [普通(N)/手繪(C)]。輸入N回車,畫出的云線是普通的單線形式,輸入C回車,就是手繪狀,成果圖如下:
希望以上技巧命令可以幫助到大家!
