CAD中dan命令的用法
dan命令在CAD中是“指定頂點”的快捷命令，它可以快速的幫我們?cè)诶L制圖形時指定頂點，本文為大家介紹它的用法。
1.首先，我們打開CAD軟件。

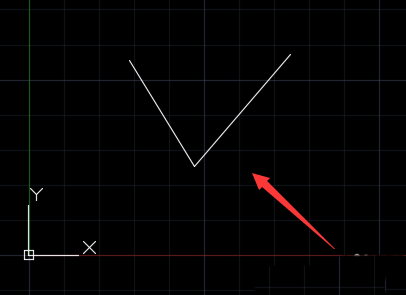

2.如下圖所示，這是一個外交為大于180度的鈍角。

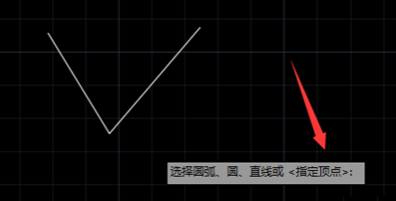

3.我們輸入角度標注命令“dan”，回車。默認命令為“指定頂點”，回車。

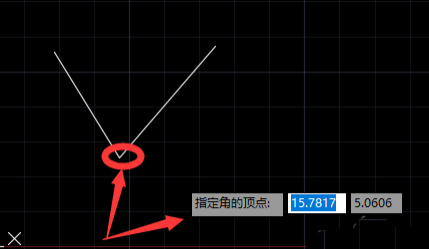

4.指定角點。

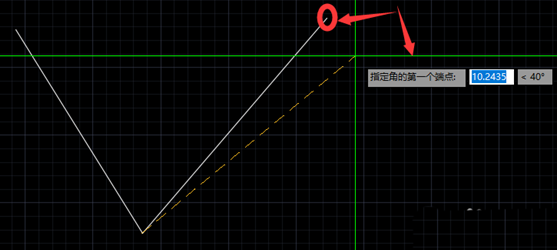

5.指定角的第一個端點。

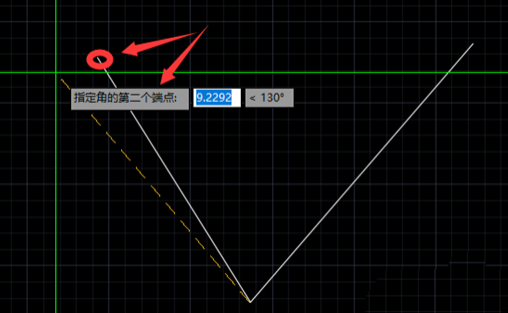

6.指定角的另一個端點。

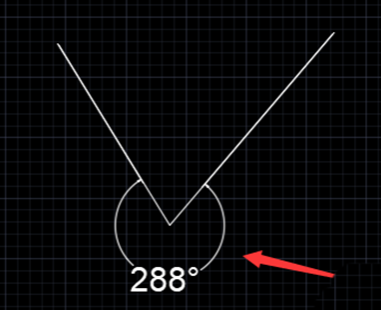

7.標注完成后，角度標注為288°。
