CAD如何鏡像呢?我們來看看中望CAD軟件中鏡像的操作方法:
1.命令格式
命令行:Mirror(MI)

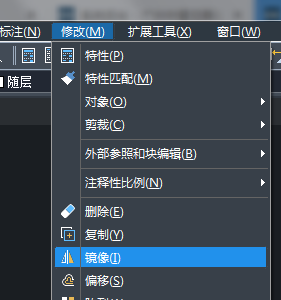

菜單:[修改]→[鏡像(I)]
工具欄:[修改]→[鏡像]
以一條線段為基準線,創建對象的反射副本。、
2.操作步驟
①鏡像命令的快捷鍵是:【MI】;鏡像是CAD繪圖軟件中一個常見的功能,鏡像的功能是復制一個原始的圖形;
②打開CAD繪圖工具,導入或者畫出需要復制的圖形;
③輸入【mi】之后,按回車鍵,鼠標就會顯示【選擇對象】,選擇需要復制的圖形;
④選擇好之后鼠標顯示【選擇對角線】;
⑤按下空格鍵,鼠標會顯示【指定鏡像的第一點】;
⑥之后在合適的位置點擊一下,鼠標會顯示【指定鏡像的第二點】。選擇第二點之后鼠標顯示【極軸】;
⑦只需按下確定鍵就完成鏡像的復制,如果要刪除源對象的話輸入【Y】按確定就可以刪除。
3.注意事項
若選取的對象為文本,可配合系統變量 Mirrtext 來創建鏡像文字。當 Mirrtext 的值為 1(開)時,文字對象將同其他對象一樣被鏡像處理。當 Mirrtext 設置為關 (0) 時,創建的鏡像文字對象方向不作改變。
