不會用CAD繪制臺階怎么辦?
我們用CAD繪制臺階時無從下手怎么辦?
1.首先,我們打開CAD軟件。
2.我們在繪圖區域輸入“L”命令來繪制直線。

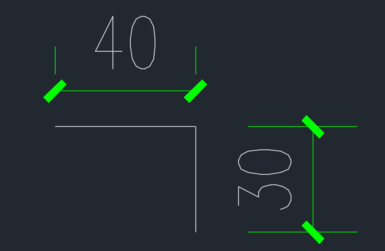

3.然后,我們需要定義臺階的寬和高,設寬為40cm,高為30cm。

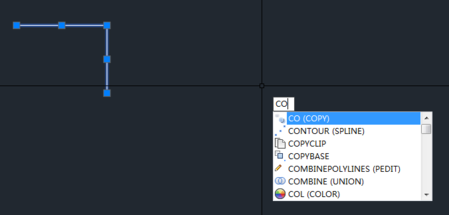

4.我們使用“co”復制命令,以橫線左邊點為捕捉點進行復制,豎線下邊點進行自動捕捉粘貼。

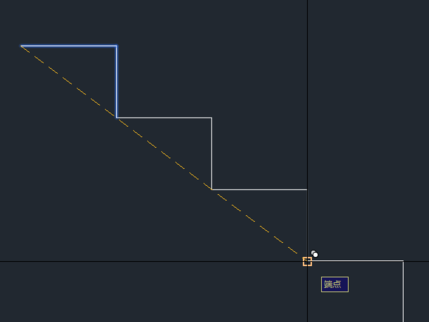

5.過程效果如下圖:

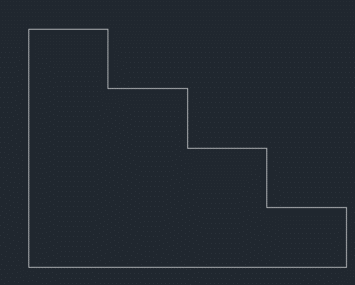

6.完成之后的效果圖如下:
