CAD如何求面積?

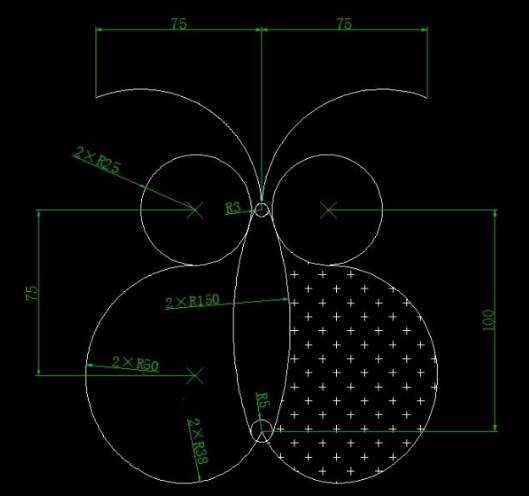

在CAD中我們?nèi)绾吻髨D形的陰影面積?
首先,我們打開CAD軟件,插入圖形。
面積:5842.5807.參考畫法如下:

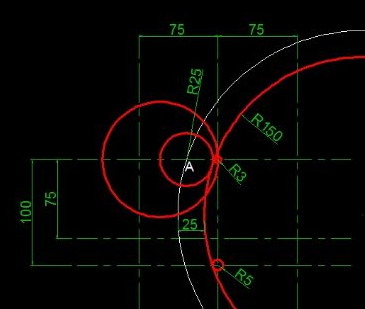

1.畫好已知尺寸線
2.在尺寸相交的地方畫R3、R5的圓
3.用相切、半徑的方法畫R150的圓,分別與R3、R5的圓相切
4.向外偏移R150的圓,距離=25,與100的尺寸線交于A點
5.以A點為圓心畫R25的圓
6.再以R25左象限為圓心,到R3圓心的距離為半徑畫圓
7.修剪圖形
8.以R25的圓心為起點,向下畫垂直線,與75的尺寸線相交于點B

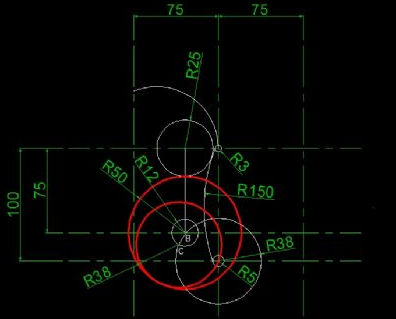

9.以R5的圓心為圓心畫R50、R12的圓(R12=R50-R38)
10.以R5的圓心為圓心,畫R38的圓,與R12圓交于點C
11.然后以點C為圓心畫R38的圖
12.修剪圖形后再將圖形鏡像
13.最后求得面積
