CAD旋轉樓梯怎么畫

這里給出中望CAD中旋轉樓梯的畫法。

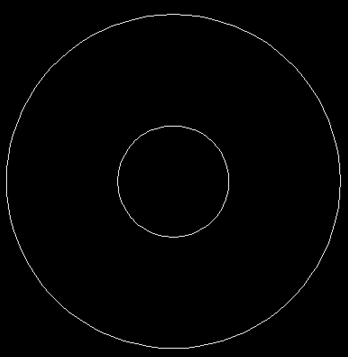

1、畫一個圓環,然后以圓心作兩條射線,然后以這兩條射線為修剪邊,修剪出踏板的形狀。

CAD旋轉樓梯怎么畫

2、以上面的圓心為圓心作圓,這個圓的半徑,就是上面那個圓環的內圓的半徑。作的這個圓,作為樓梯的支柱(投影)。

3、使用region命令將1中的踏板和2中的圓,變成面域。得到兩個面域。

4、環形陣列踏板面域,然后逐個向上調節位置(增加Z值),形成樓梯階梯布局。

5、拉伸圓面域形成支柱。

6、運用并集命令,將所有踏板和支柱合成整體。
