CAD中內部塊與外部塊有什么不同？
區別：
1.內部塊：B（block）可在當前的DWG圖形中復制粘貼使用。 內部塊只能在當前窗口調用。
2.外部塊：W（wblock）可將對象以文件的格式保存，并定義成塊。 外部塊可在當前窗口或其他窗口調用，也可在下次打開CAD時調用。
用法：

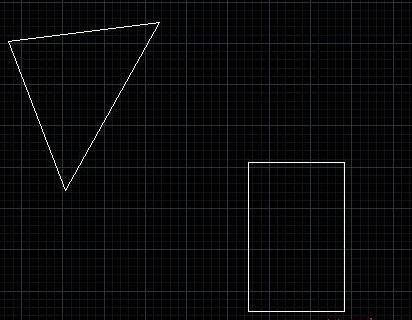

1.在CAD中創建兩個塊圖形，三角形定義為內部塊，矩形定義為外部塊。

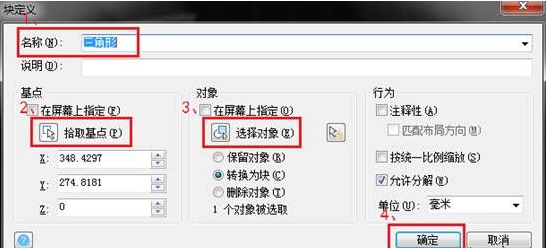

2.定義內部塊：
（1）定義內部塊名稱；
（2）拾取基點；
（3）選擇對象；
（4）確定；

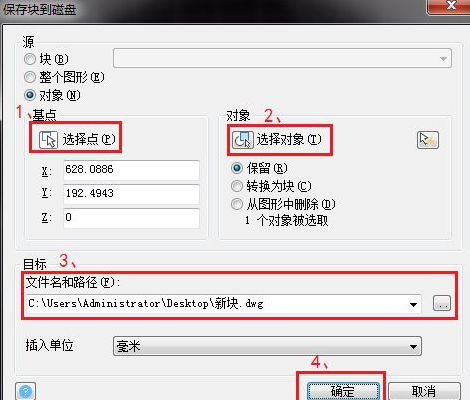

3.定義外部塊：
（1）拾取外部塊基點；
（2）選擇對象；
（3）選擇外部塊保存位置；
（4）確定；
