CAD繪制相對角度技巧
我們在CAD的繪制時,有時候會要輸入相對于上一條直線的角度,我們已知直線長度時,除了旋轉和手動的計算這兩個方法外,還有沒有其他的辦法呢?

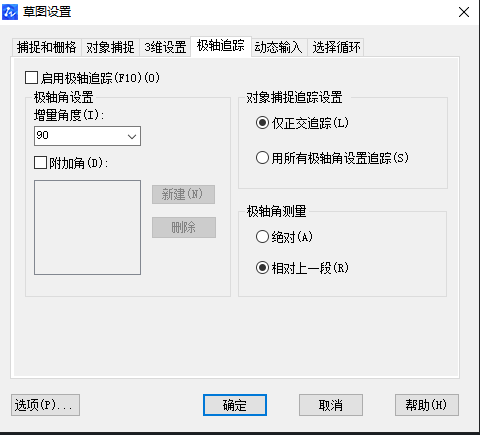

1.我們打開草圖設置,再把極軸角設置相對于上一段。

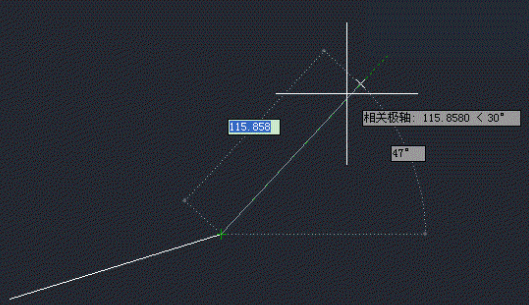

2.我們在繪圖時,把極軸、對象捕捉、對象追蹤、DYN(即 動態輸入)全打開,畫第二條線的時候,我們就能看到相關的極軸的值。有了方向后,用方向距離輸入法,輸入長度即可,我們可以看下圖的例子。
