CAD如何調整標注文字并對齊?
設計圖標注較多,為了使圖紙不凌亂,我們?cè)撛趺慈フ{(diào)整標注文字并對齊呢?
1.首先,我們打開CAD軟件,插入需要調整的圖紙。

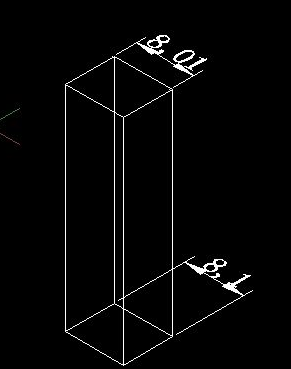

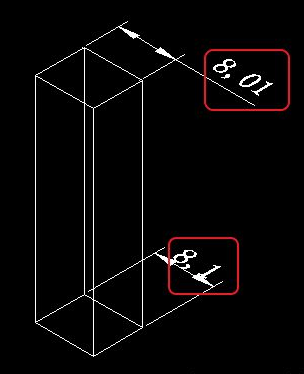

2.我們可以看到上圖的兩個標注,上邊的標注跑到右邊去了,要讓它們對齊。

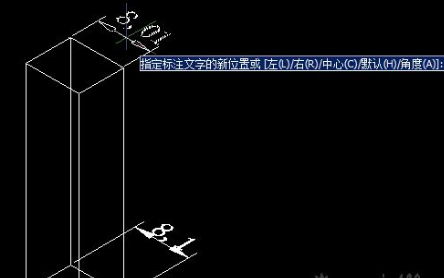

3. 我們輸入命令符“DIMTEDIT”,選擇標注,這時,我們可以直接移動標注文字,或者我們選擇輸入“L”“R”“C”等命令,將標注文字移動到最左最右或者中間去。

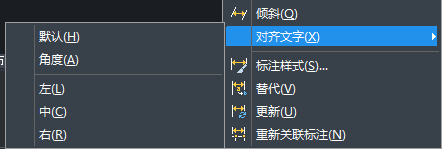

4.另外一種方法,我們也可以在“標注”菜單的下拉菜單中,找到“對齊文字”,也是一樣的操作。
5.如果標注的位置很小,我們也可以做相應的微調,我們可以去屬性面板去調整,在CAD軟件的右邊屬性欄,或者“ctrl+1”彈出屬性面板,在“文字”,“文字偏移”那里進行修改對齊。
