CAD柵格快捷鍵
CAD中的柵格有什么用呢?柵格相當于手工制圖中使用的坐標紙,它按照相等的間距在屏幕上設置柵格點。使用者可以通過柵格點數目來確定距離,從而達到精確繪圖的目的。柵格不是CAD圖形的一部分,打印時不會被輸出。
控制柵格顯示的方法如下。
快捷鍵:F7快捷鍵,切換開、關狀態。
狀態欄:?jiǎn)螕魻顟B(tài)欄上的【柵格顯示】按鈕。
用戶可以根據實際需要自定義柵格的間距、大小與樣式。在命令行中輸入DS【草圖設置】命 令,系統自動彈出【草圖設置】對話框,在【柵格間距】選項區中設置間距、大小與樣式?;蚴钦{(diào)用GRID命令,根據命令行提示同樣可以控制柵格的特性。
【實戰】修改柵格設置
1、單擊【快速訪問】工具欄中的【新建】按鈕,新建空白文件。
2、鼠標右擊狀態欄上的【柵格顯示】按鈕,選擇【設置】,系統彈出【草圖設置】對話框。

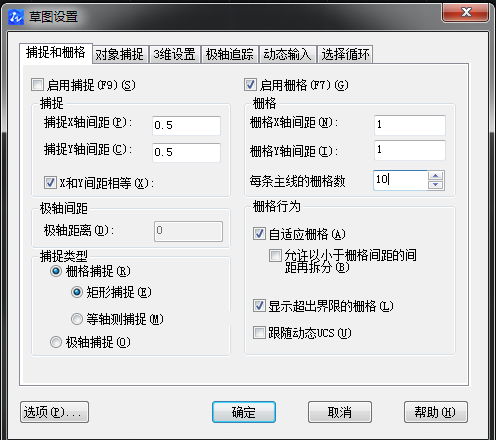

3、在【啟用柵格】選項區域,設置柵格X軸間距為1,柵格Y軸間距為1,每條主線之間的柵格數為10,如圖所示。
4、單擊【確定】按鈕,完成修改柵格設置。
