CAD過濾器的含義及用法?
在CAD繪圖軟件中,坐標過濾器是用來做啥的?在我們設計圖形時它的用法,我將通過本文介紹給大家。
1.首先,什么是坐標過濾器
過濾器是使用某一位置的坐標值來作為要指定的位置,也就是當我們要指定某個點的坐標位置時我們可以使用它來進行定位。直接在命令行中輸入“x”“y”“z”即可調用坐標過濾器;它通常與對象捕捉功能一起使用,有利于快速提取對象的坐標數據。
2.適用情況
我們在在能夠通過捕捉特殊點確定點位置的情況下可以優先考慮坐標過濾器,可以達到事半功倍的效果。
3.坐標過濾器的注意事項
(1)坐標過濾器采集到的坐標只能使用一次,之后再次使用需要重新采樣;
(2)只有在程序提示輸入點時坐標過濾器才會生效(若在命令狀態下直接使用坐標過濾器會導致顯示錯誤信息)。
4.關于它的使用方法

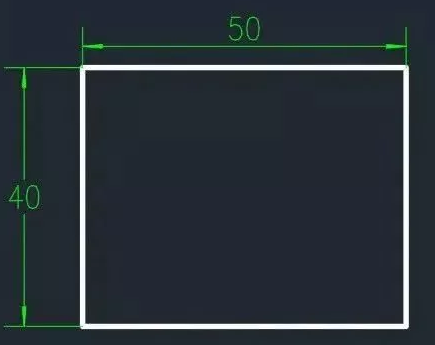

下面以在方形中繪制直徑為24的圓為例,給大家講講使用方法:
1.在命令行中輸入“C”,調出繪圓命令,當提示指定圓心時,輸入“.x”;
2.在命令行輸入“MID”,選擇矩形下方位置的水平線,捕捉X方向上的坐標值;
3.再次在命令行輸入“MID”,選擇矩形左側的垂直線,捕捉Y(jié)方向上的坐標值,這時會發現圓心已經自動捕捉到了圖形中心。

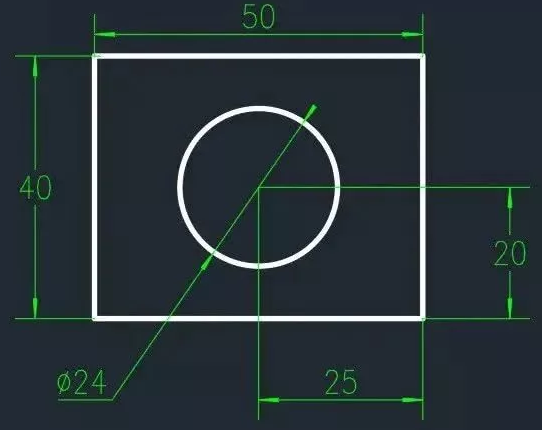

4.輸入圓的半徑數值12,直徑為24的圓就繪制好啦!
