CAD怎樣標注測繪圖?

開始標注前,先要設置好文字樣式。打開命令行輸入【STYLE】命令,并執行,就會打開【文件樣式】對話框。

此時需要新建兩個文字樣式【傾斜30度】和【傾斜負30度】。

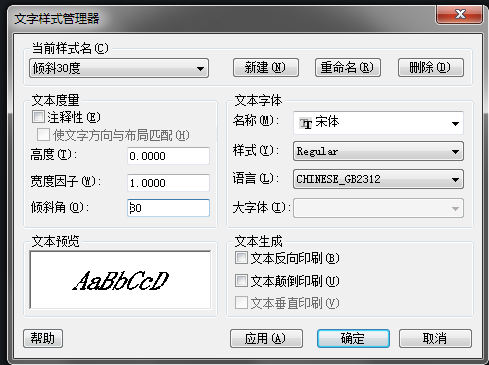

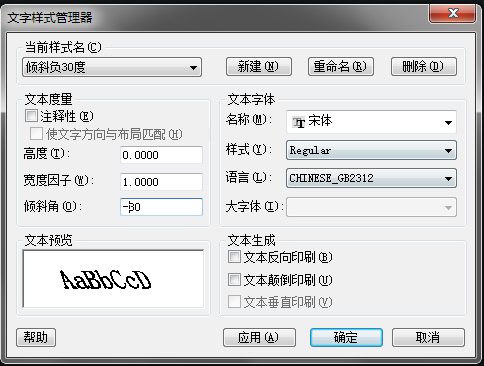

分別設置【傾斜30度】字體樣式下的【傾斜角】為【30】,【傾斜負30度】字體樣式下的【傾斜角】為【-30】,點擊確定,如圖。

CAD怎樣標注測繪圖?CAD怎樣標注測繪圖?

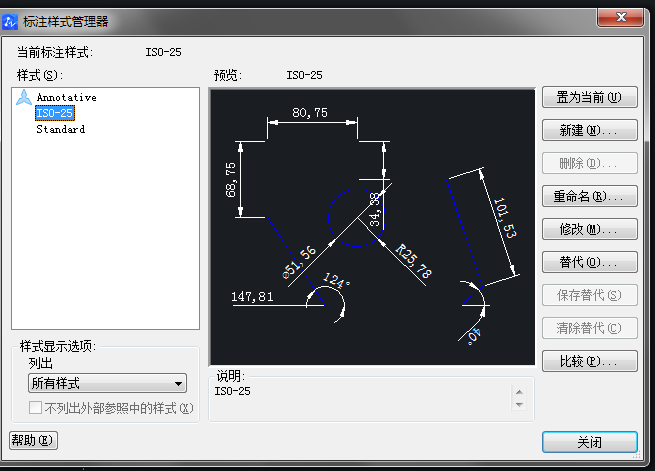

然后還需要設置標注樣式。打開命令行輸入【DIMSTYLE】命令,并執行,就會彈出【標注樣式管理器】對話框。如圖。

CAD怎樣標注測繪圖?

此時新建兩個標注樣式,分別為【傾斜30度】和【傾斜負30度】。

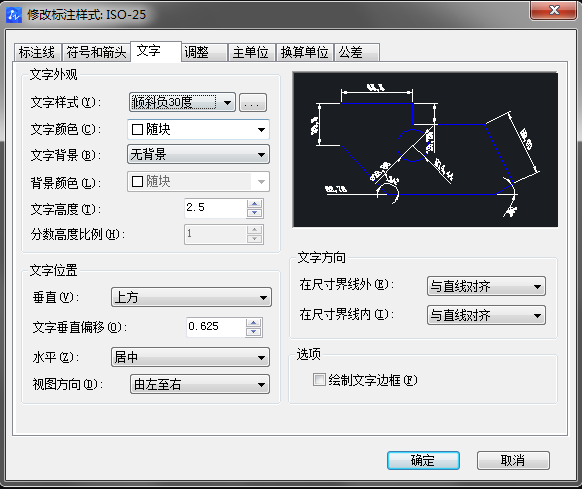

在標注樣式管理器右邊找到修改按鈕,點擊,在彈出對話框中修改【傾斜30度】的標注樣式,選擇【文字】選項卡中的【文字樣式】下選擇【傾斜30度】即可。

同理,要修改【傾斜負30度】標注樣式,也是在【文字】選項卡的【文字樣式】下選擇【傾斜負30度】即可。如圖。

CAD怎樣標注測繪圖?

完成以上設置后,就可以開始標注。在標注樣式管理器中,選擇【傾斜30度】標注樣式,點擊右邊的置為當前選項,然后在命令行輸【DIMALIGNED】命令,并執行,使用對齊標注。

打開命令行輸入【DIMEDIT】命令,并執行。

根據命令行提示完成設置:

輸入標注編輯類型 [默認(H)/新建(N)/旋轉(R)/傾斜(O)] <默認> :

此時輸入【o】,按enter鍵,

選擇對象: 選擇標注對象,按enter鍵, 輸入傾斜角度 (按 ENTER 表示無):

此處輸入【90】,按enter鍵。

同理,這時把【傾斜負30度】標注樣式置為當前,用同樣的方法標注其他尺寸即可。
