當用戶把一個圖形文件作為參照?qǐng)D的形式附著到當前編輯中的圖形里時，附著的外部參照雖然鏈接到另一圖形，但并不是真正的插入。同時這個操作也不會增加圖形文件占用空間的大小，這就是外部參照。
外部參照的目的是通過在編輯圖形中參照其他外部圖形，從而使編輯圖形與其他圖形所做的更改實現保持同步的效果。
我們可以把外部參照比喻為，把圖形分解成多個部分的零件圖文件，對于其中相同數據的內容只創建一個，然后把不同的設計文件分別分派給不同的設計人員，再把各個零件圖文件重新組裝到一起的過程。
所以通過CAD的外部參照功能，使得參照?qǐng)D形中所做的更改將會反映到當前編輯中圖形里。
使用外部參照時，一個外部圖形文件可以作為多個編輯文件的外部參照，同時附著到多個圖形文件中。
反過來，我們也可以把多個外部圖形作為參照?qǐng)D，附著到單個編輯圖形當中。
當用戶完成繪圖后并且準備歸檔時，就會把附著的參照?qǐng)D形和當前編輯圖形永久合并（綁定）到一起再保存。

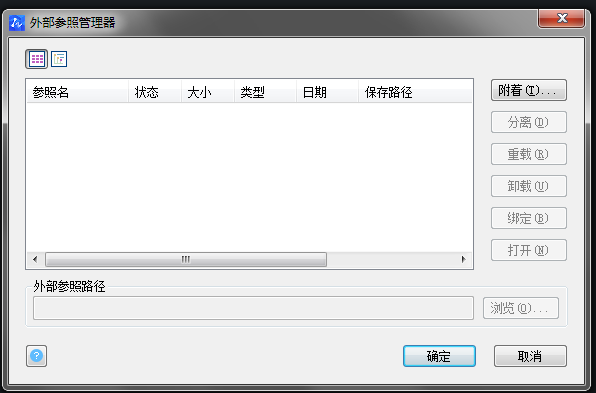

我們通過使用CAD【XREF】命令可以打開【外部參照管理器】的選項板。并且使用【外部參照管理器】管理和控制所有附著到當前圖形中的外部參照?qǐng)D形文件。
