如果當前工作文件中的圖形元素很多，而且不同的圖形重重疊疊，不利于操作。例如要選擇某一個圖形，但是這個圖形被其他的圖形遮住而無法選擇，此時可以通過控制圖形的顯示層次來解決。把擋在前面的圖形后置，讓被遮住的圖形顯示在最前面。

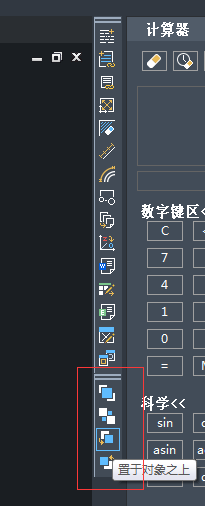

cad提供了一個名為繪圖次序的工具欄，同事還提供了與之相對應的菜單命令
前置：強制使選擇的對象顯示在所有對象之前
后置：強制使選擇的對象顯示在所有對象之后。
置于對象之上：使選定的對象顯示在指定的參考對象之前
置于對象之下：使選定的對象顯示在指定的參考對象之后
