CAD如何使用快捷命令對弧線進行等分
我們在CAD繪制設計圖時，為了找到弧線的等分點，然后進行等分劃線、打斷等操作，我們可以采用快捷命令“divide”，本文為大家介紹一些技巧。
1.首先，我們打開CAD軟件。

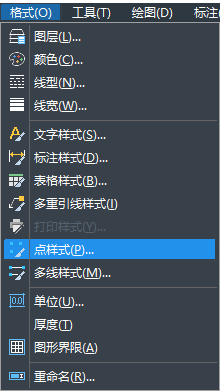

2.我們點擊“格式”點擊“點樣式”。

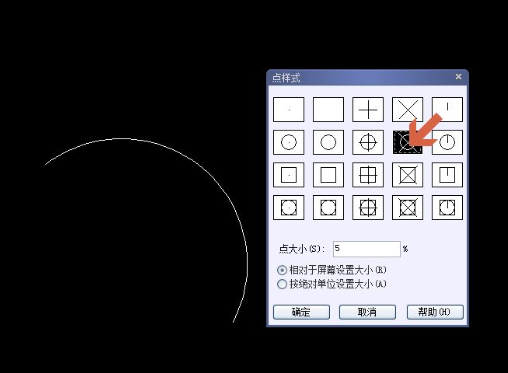

3.在彈出的對話框里，選擇點樣式里面的標記點樣式 。

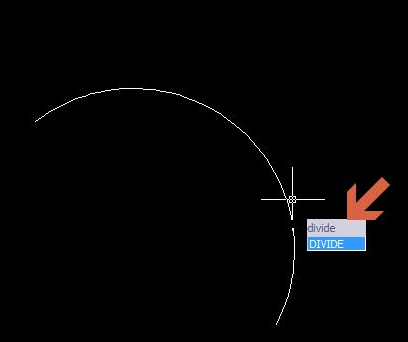

4.我們輸入“divide”命令，對弧線進行等分。

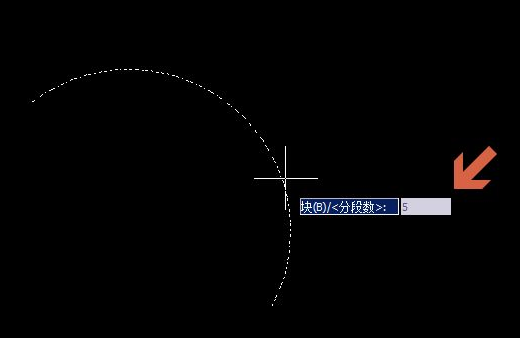

5.輸入需要等分幾份，點擊確定。

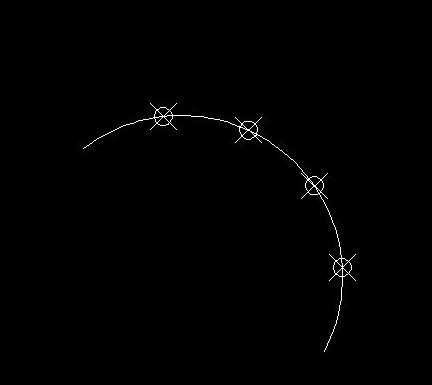

6.這樣需要的等分點就出來了，其他圖形等分操作都是一樣的。
