想在CAD中定義塊不會怎么辦?
我們在CAD軟件繪圖時,會將塊定義為旋轉動態塊,這樣會使我們繪圖方便許多,那我們?nèi)绾味x旋轉塊呢?
1.首先,我們打開CAD軟件。
2.我們在界面欄點擊“文件”,選擇“打開”,找到自己要定義成塊的圖形。

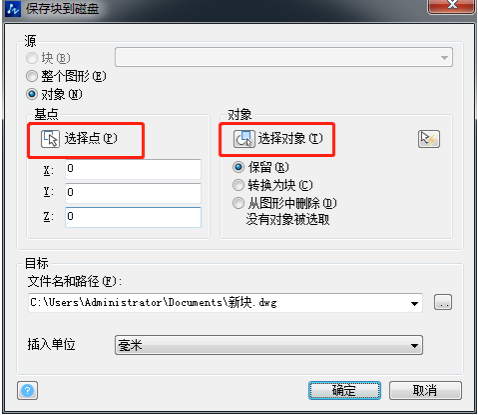

3.打開圖形之后,在CAD命令欄輸入W進行寫塊,在彈出的對話框中,我們點擊“選擇對象”,然后框選我們要定義的塊。
4.框選后按回車,彈出的對話框中,我們點“拾取點”在點“確認”,如圖所示。在彈出的會話框中點擊“是”,完成塊的創建。

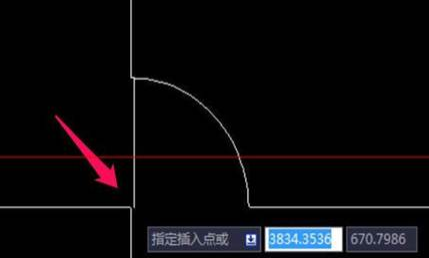

5.這時定義的塊就成功了,我們輸入I,選擇插入塊,如圖所示:
6.我們雙擊塊,在彈出的對話框中點確定;在彈出的界面中我們選擇參數,在參數選擇后,選擇旋轉參數;在圖中一次按照1,2,3的順序,完成旋轉參數的設置。
7.完成后,點擊動作,在動作對話框中,選擇旋轉動作,根據命令提示,如圖1,2的順序完成設置。

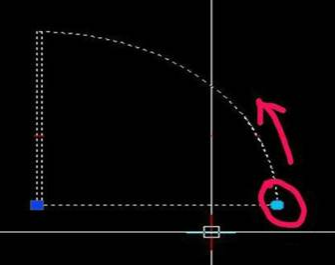

8.然后,點擊“關閉塊的編輯器”,旋轉的塊就定義好了,如圖所示,可以按照圖中箭頭方向自由旋轉了。
