CAD圖形覆蓋技巧
如何能快速在CAD中制作自動覆蓋對象呢?

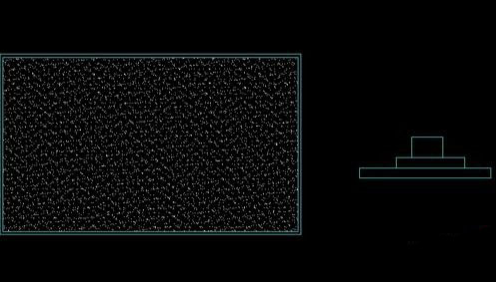

1.如下圖所示,我們要想把右邊的圖形放入左邊的圖形并會自動隱藏后面的東西,就要把右邊的圖形結成塊(BLOCK)。

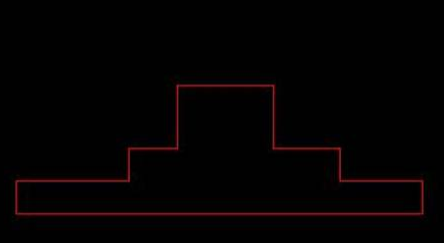

2.然后,我們輸入wipeout命令,如下圖,選擇多段線,繪制圖形的輪廓,這里需要形成閉合圖形;然后敲空格鍵,屏幕顯示原來的圖形不見了,鼠標點那個圖形原來的位置它又會出現,如下圖:

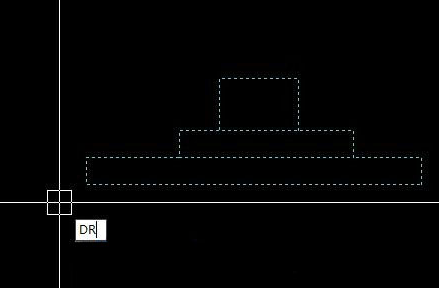

3.接上面的步驟,輸入DR,將這個對象置于最前。再右鍵框選一個圖形,結塊。

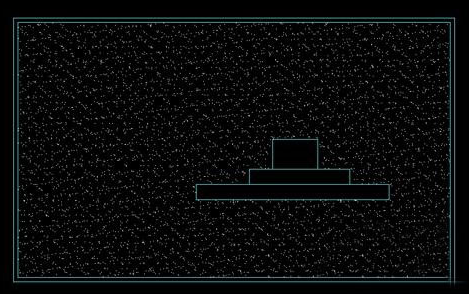

4.這時,把弄好的圖塊移動到左邊的圖形上,效果如下圖:
