CAD圖紙打開顯示不全應該怎么辦
CAD設計中，如果需要進行圖紙交流，內部的協作修改審查抑或外部的對接溝通時，打開圖紙你知道最怕發生什么嗎？
顯示不全
我想你也曾面臨過這種尷尬的場面
今天分享一些網友總結的方法，教你全方位進行排查。
一、文字顯示不全

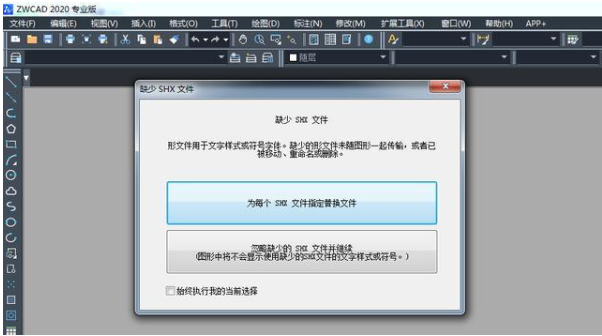

出現這種情況，首先在打開圖紙的時候，軟件會出現以下提示。
如果不是太過重要的，只是簡單識別查看的話，其實可以直接用其他字體進行替換，當然，前提是替換之后的圖紙對你的工作沒有過多的影響。

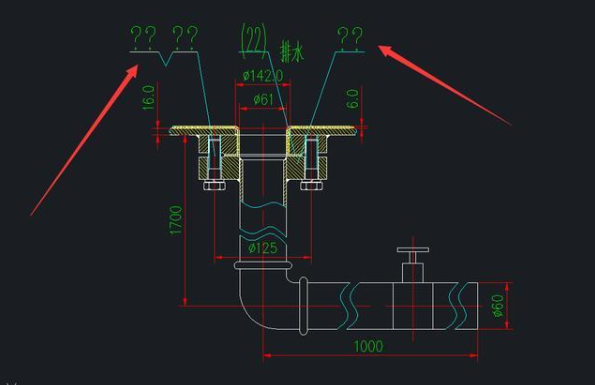

如果選擇后者，那么圖紙有較大可能出現大家常見的文字變問號的情況。
跟提示一樣，缺少字體，至于怎么操作，才是重點。

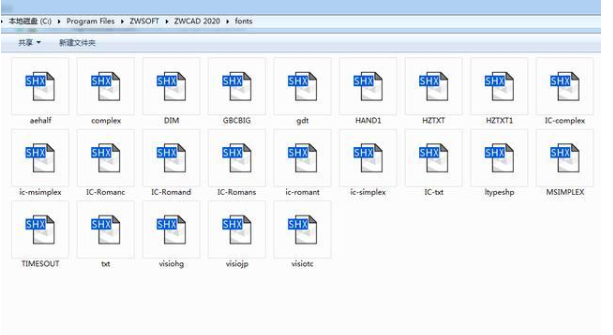

1、圖紙生成時的系統所有的字體，最好能拷貝一份，這意味著，每當需要進行圖紙交流的時候，基本上不會出現這種情況。
2、平時可多多留意和收集CAD的字體庫，只要足夠多，就能全包圍。
二、純粹只是遮擋關系

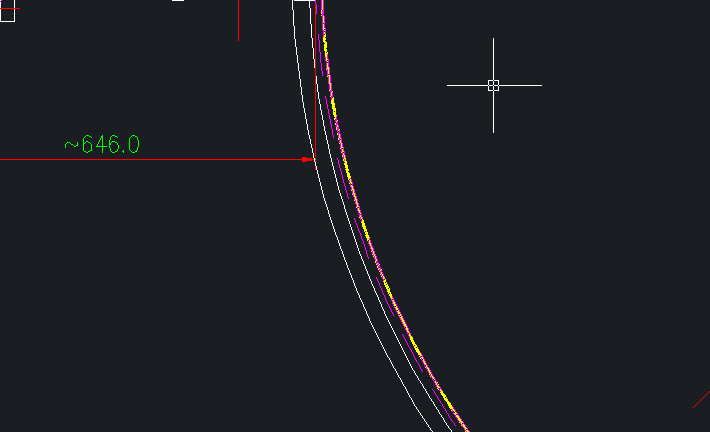

打開圖紙的時候，其實并不是“缺失”，而是遮擋。
這個時候可以縮放一下滾輪進行調整，或者雙擊鼠標中鍵，一般情況下都能把圖紙居中顯示，有必要可以輸入【RE】命令，執行重生成模式。
三、版本兼容問題
并不是說版本越高兼容性就越強，而是不同版本之間相互讀取才會出現這樣的狀況。
可以嘗試把高版本文件降低保存，或者把低版本文件提高保存，保持一致能減少此類問題的發生。
四、字節的丟失
有時候你在轉移圖形的過程中，例如復制粘貼會造成丟失一些字節的情況，當然，這個用肉眼無法分辨。
但當你再次打開圖紙時，它就是顯示不全。
其實有可能是因為電腦硬件不太行，想一想會不會是電腦配置跟不上啦？該升級一下了。
