五角星在CAD中有啥繪制技巧嗎?
用CAD畫五角星不難,但也要懂一些設計技巧,這里畫五角星用到的輔助指令有:圓、多邊形、直線、修剪、填充、倒圓角!
方法/步驟

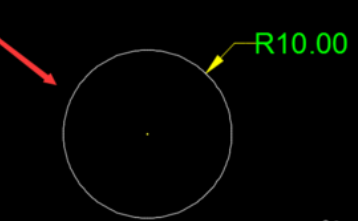

1、使用圓命令先繪制一個半徑為10的圓;
2、使用多邊形命令,以上一步圓心為原點繪制內切圓五邊形;
3、使用直線命令,連接五邊形每?jī)身旤c(diǎn)之間的直線;
4、刪除第一步與第二步繪制的圓和多邊形(圓和五邊形是為了畫直線而作的輔助線)
5、使用修剪命令,剪去五角星內部的直線;
6、使用填充命令為其填充顏色,得到黃色星星;如果想畫圓角的星星,可以先復制一個五角星,然后為其倒圓角,再使用填充,得到紅色星星;
