CAD初學者教程:機械制圖技巧
我們在CAD繪制機械圖的一些步驟技巧是我們必備的,所以對于CAD機械制圖繪制步驟技巧大家知道多少呢?
1.首先,我們要打開CAD軟件

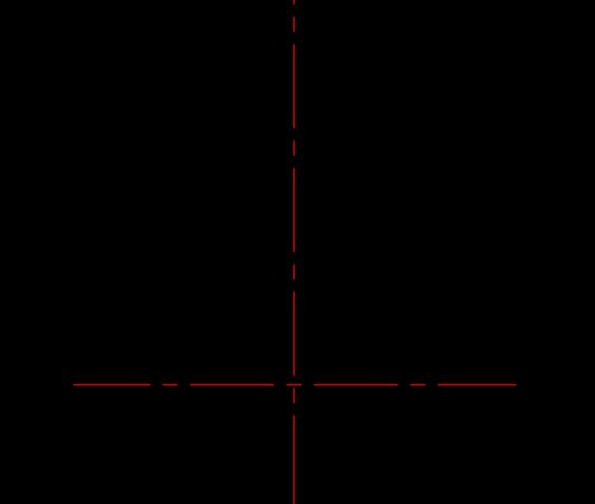

2.繪制出關鍵的中心點

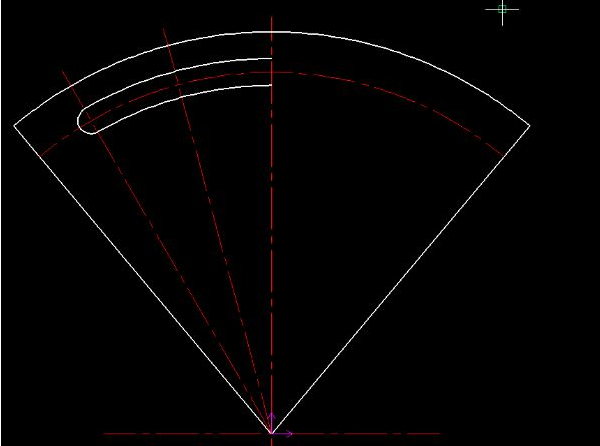

3.把輪廓跟角平分線繪制出來

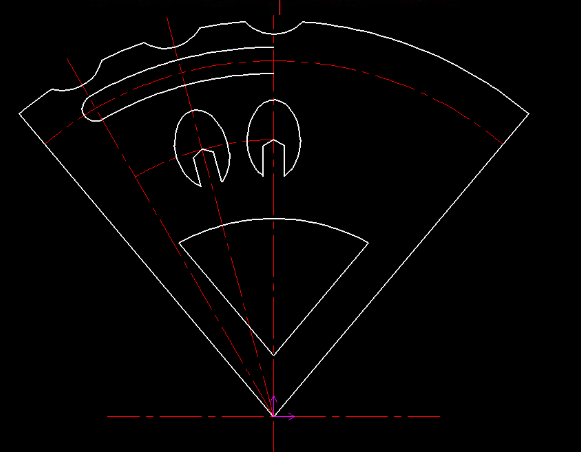

4.然后以角平分線為準,繪制出幾何圖形,如下圖:

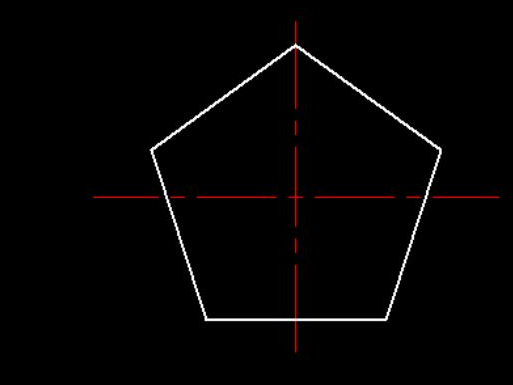

5.單獨繪制一個五邊。

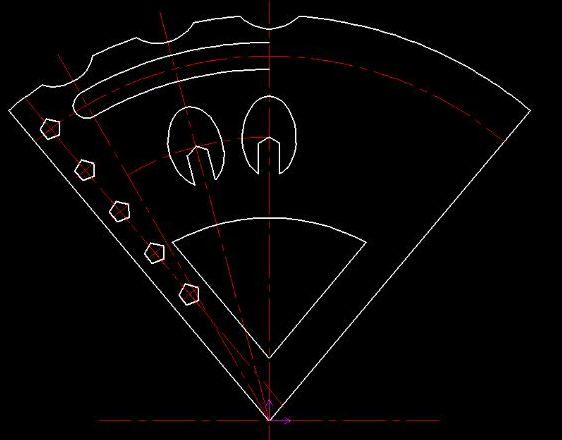

6.然后將單獨的五邊形復制黏貼到圖形中。

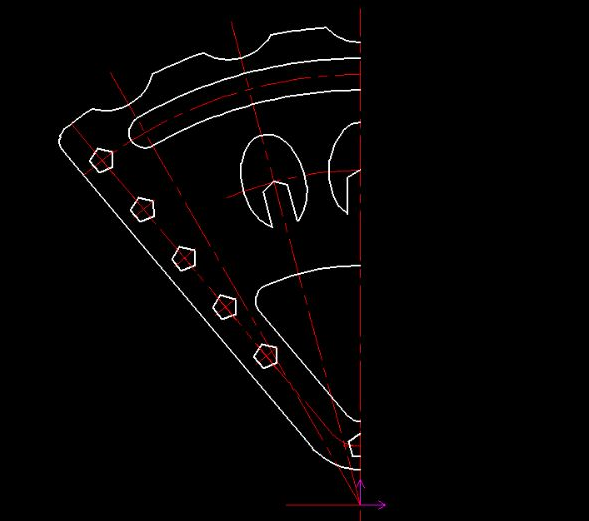

7.繪制出相關部分的倒角,以中心線為對稱,剪裁掉右邊部分所有線條。

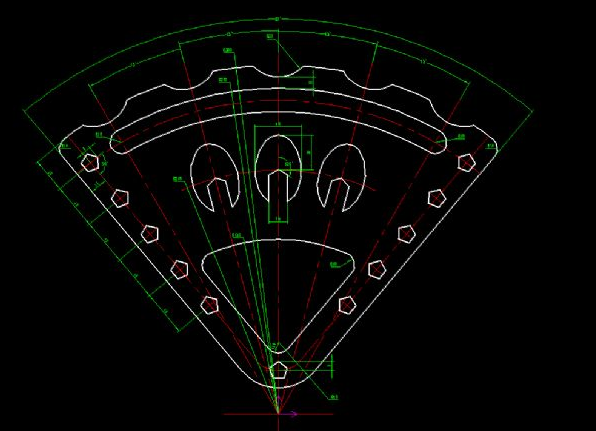

8.將左半部分以中心線鏡像,形成圖形。然后標注上尺寸,完善細節,就完成了。
