CAD如何修改箭頭樣式
箭頭在我們生活中也會經常用到，它能給我們標明方向，箭頭在我們CAD軟件繪圖時，也起一種標注作用，箭頭在CAD中也分起始箭頭、終止箭頭、引線箭頭等，它的樣式也是多種多樣的，我們在繪圖時，可以根據自己的需求來調整，本文將給大家介紹如何修改箭頭樣式，希望能幫助到大家！
1. 首先，我們打開中望CAD軟件。

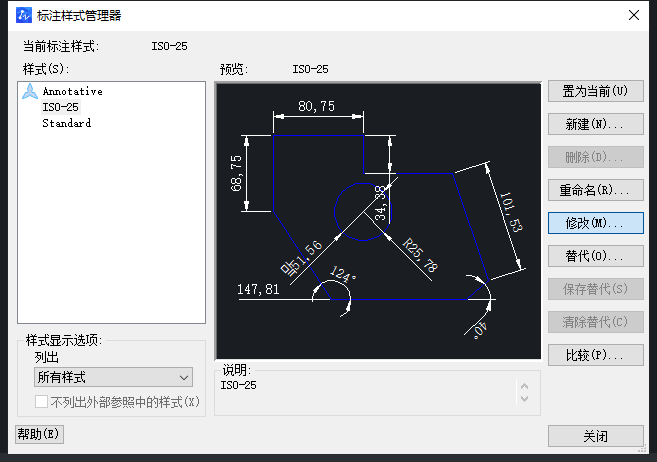

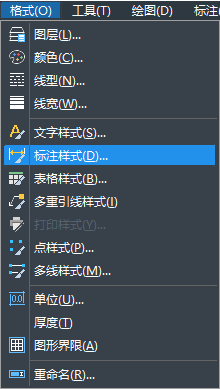

2. 我們點擊界面欄的“格式”點擊“標注樣式”，打開樣式管理器。
3.在我們的標注樣式管理器中，如果只想修改部分箭頭樣式，那我們可以點擊“新建”，在新建的樣式中選擇自己的箭頭，完成之后點擊“置為當前”然后點擊這里的“關閉”。如果我們要修改全部箭頭樣式，可以查看一下圖紙中具體使用的是哪個標注樣式，并對這個樣式中的相關信息進行整體的修改，達到整體修改樣式的目的。

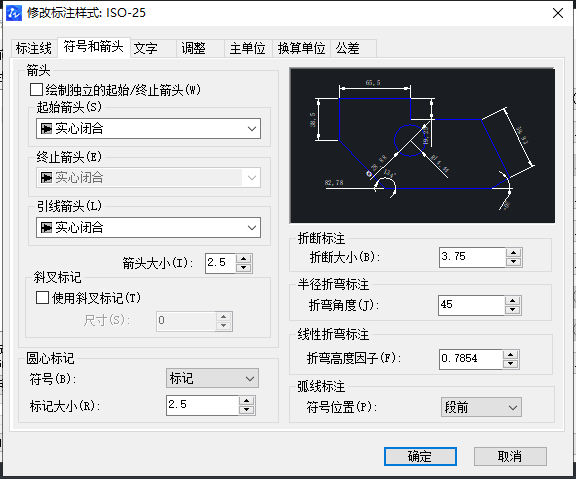

3. 我們進入標注樣式管理器后，想更改的是箭頭，就點擊“符號和箭頭”。

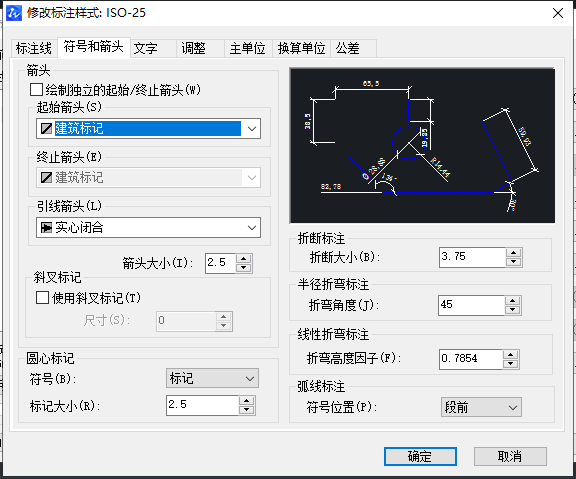

4. 在彈出“符號和箭頭”管理選項卡，這里可以點擊改變箭頭的大小、樣式。這里選擇“建筑箭頭”，點擊“確定”。

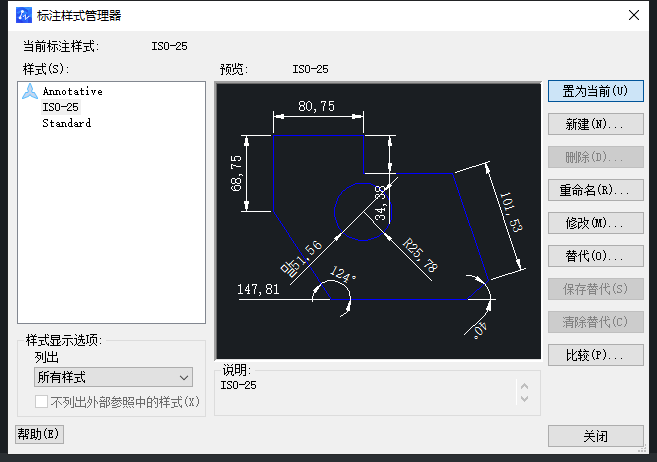

5. 返回到標注樣式管理器中，這里需要注意，如果直接點擊關閉，是沒有修改到的，因此，需要點擊“置為當前”，然后點擊“關閉”。
設置完成后，在繪圖界面就能看到箭頭已經修改了。
