CAD圖形排列技巧
CAD怎樣使圖形沿曲線排列呢?這里我們可以應用定距等分功能使特定圖形沿某一曲線排列,因為定距等分只支持用點和圖塊來進行等分,所以要排列圖形時,需要將圖形定義成塊。

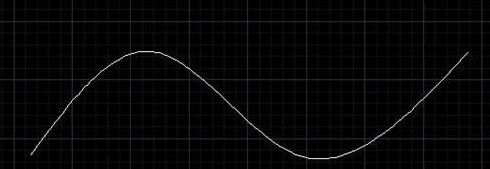

1.首先,我們繪制一條曲線和一個用于排列的圖形(三角形)。
2.將三角形定義成塊,塊命名為aa。
3.然后,定距等分

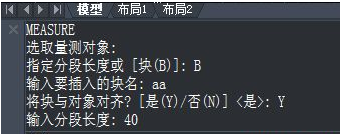

(1)在命令行中輸入ME命令,回車。
(2)選擇要定距等分的曲線。
(3)這時輸入B,輸入要插入的塊名:aa,確定。
(4)提示是否對齊塊和對象,選擇Y,回車。
(5)輸入指定線段長度。

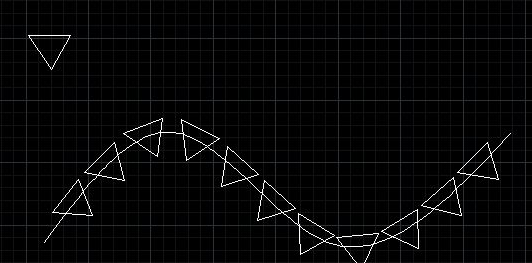

4.這樣就完成圖形排列了。
